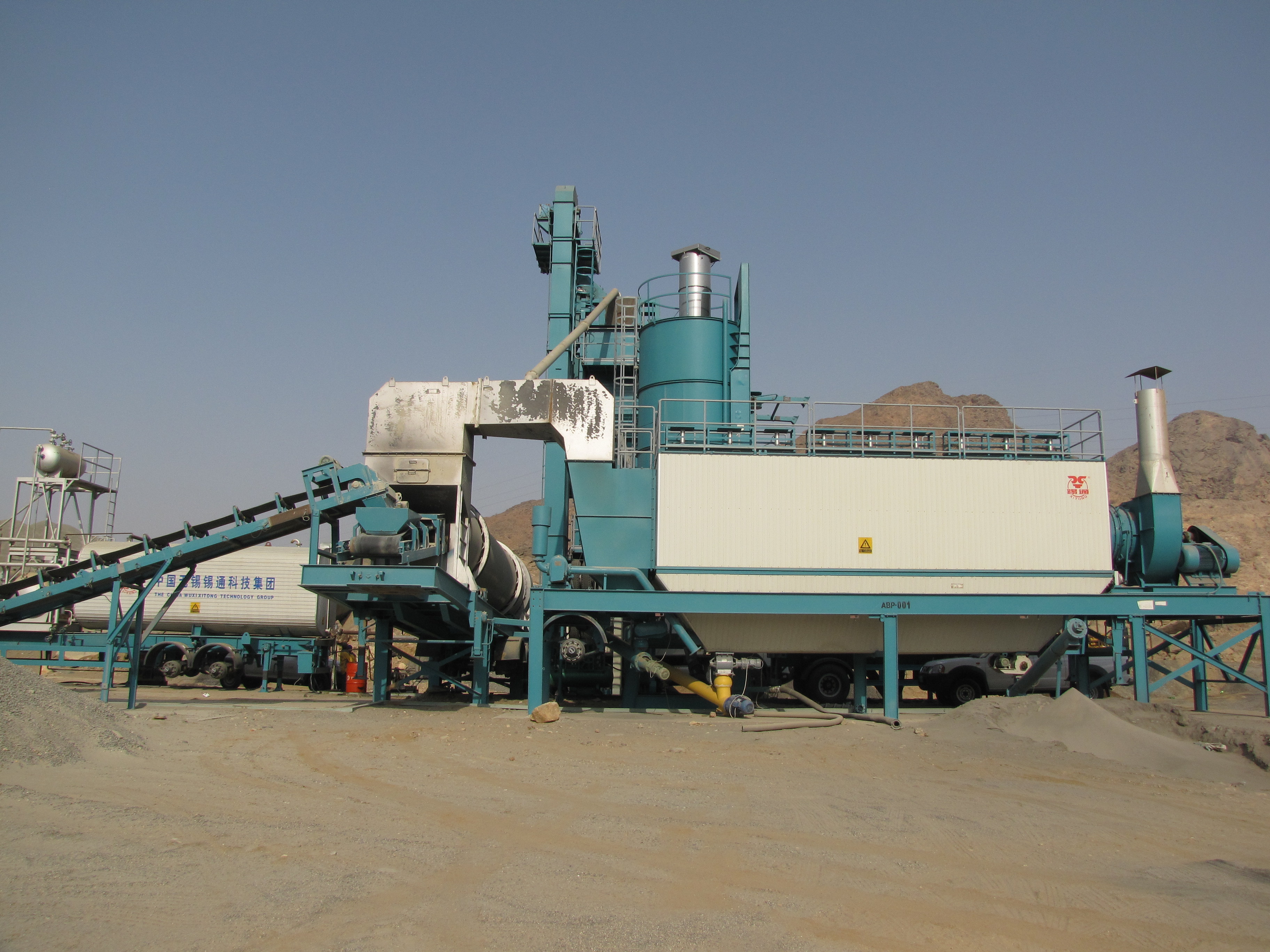

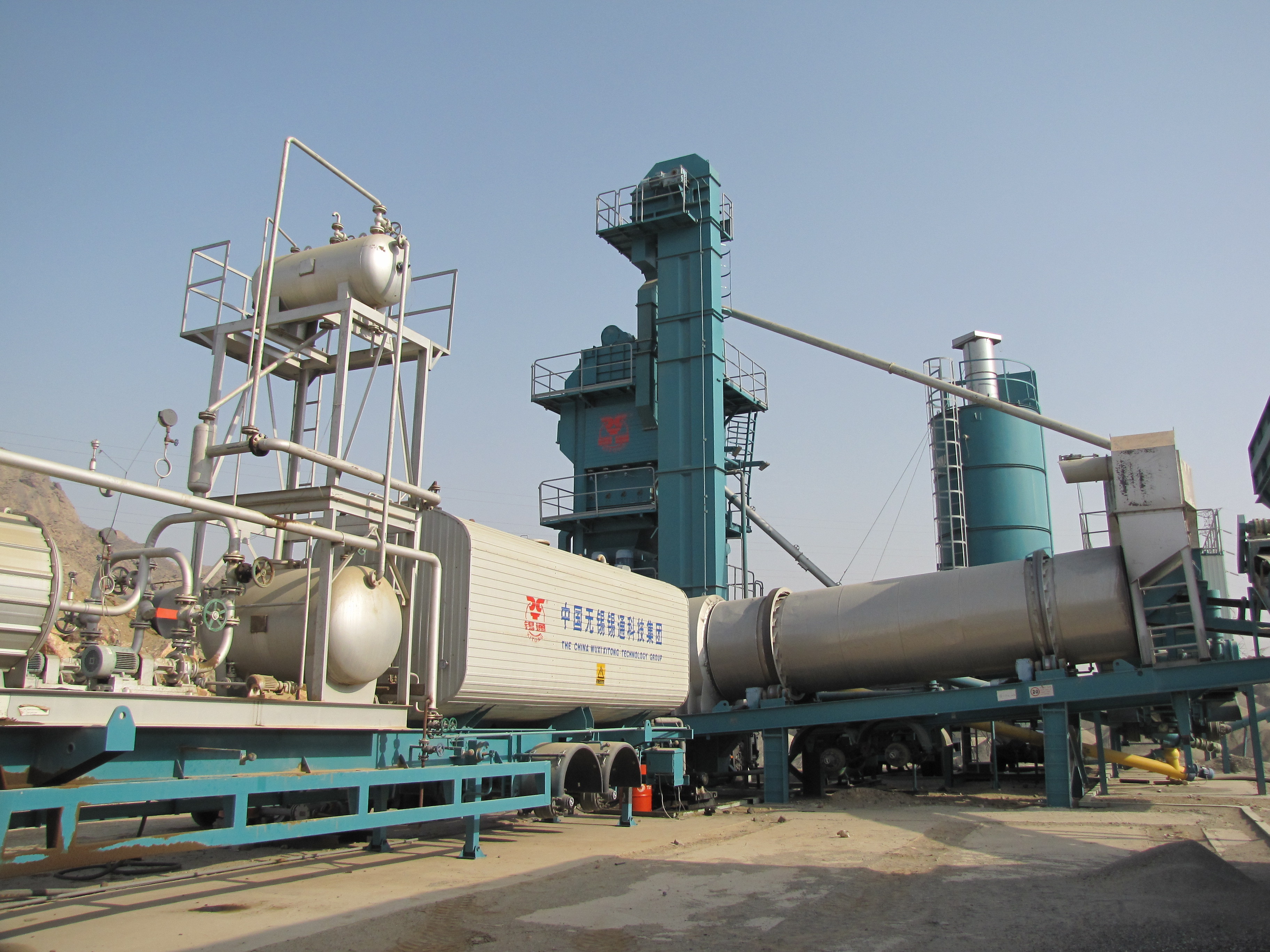

Planta de tratamento por lotes do asfalto móvel cúbico do tanque do asfalto do medidor 30 com a caldeira de 300000 KCAL

planta de mistura móvel do asfalto do tanque cúbico do asfalto do medidor 30 com a caldeira de 300000 KCAL

Descrição da unidade de mistura móvel da estação

1, o silo material de pedra quente da tela peneirando, o sistema weihing e o tanque de mistura é fixos no mesmo chassi do veículo

A tela peneirando é conduzida pelos motores de vibração duplos, excitador da vibração faz o movimento retilíneo. A porta do serviço é equipada para a manutenção fácil e a substituição do meth da tela.

Observação: 4 plataformas com o 180ton pela capacidade seiving da hora. Conduza tipos do pwer 3.8KW*2. 4 do diâmetro de furo (4mm, 11mm, 19mm, 30mm) para a malha que poderia ser variada de acordo com procuras diferentes.

2, pesando a parte

O escaninho agregado quente adota o cilindro que empurra, arco do ar do dobro-curso que descarrega a porta, o método weihing de duas fases que do rought à multa, que ajdusted separadamente para alcançar a precisão a mais alta do peso agregado.

O agregado armazenado no escaninho seria enviado ao funil weihing como a relação, sensor eletrônico é instalado no funil, duas portas de descarregamento é conduzido pelos cilindros separadamente, porta larga é ajustado para a manutenção rápida.

O funil de medida do asfalto teve a camada da preservação do calor, ao aquecimento de óleo e à preservação térmicos do calor, após o cálculo secundário, asfalto através de uma tubulação de pulverização que cruza o tanque de mistura completo para pulverizar uniformemente no tanque de mistura pela bomba do parafuso.

O betume que pesa o funil tem a camada da isolação térmica que se aqueceu pelo óleo de transferência para o perservation do calor, após duas vezes weihing do betume, ele seria pulverizada uniformemente no misturador pela bomba de parafuso através do atirador do pulverizador que acrossing horizontalmente o tanque de mistura inteiro.

O agregado, o material fino e o asfalto no sistema weihing são serparate e com seu próprio sensor de peso; pesando o sensor são conectados usando o rolamento da junção flexível para a precisão de peso de aprovação.

O enchimento passa o transporte de parafuso onde há válvula de borboleta pneumática em sua tomada, e entra no tipo funil weihing do cone do enchimento. O vavle da borboleta do ar é montado na tomada do enchimento que pesa o funil contra o escapamento em cima do peso do enchimento.

Pesando a capacidade de agregado: 2000kg

Pesando a capacidade de fillrt:     300kg

Pesando a capacidade de asfalto:    300 quilogramas

Especificação

Tipo móvel formulário da série de QLB-Y de dados da planta de mistura do asfalto
