| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB-Y |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalagem Nude |
| Tempo de entrega: | o mês de /3 da negociação após recebeu seu pagamento |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 10 conjuntos por mês |
| saída: | 120tph | caminhões: | 7 |
|---|---|---|---|
| saída: | 120t/h | material base: | enchimento, betume, agregado |
| certificado: | ISO, GV, ce, TUV | Unidades moventes: | Sete |
| Temp. controle: | Método do PID | Exaustão do ar: | 2 medidores cúbicos/minuto |
| Realçar: | móbil da planta de mistura do asfalto,planta portátil do grupo |
||

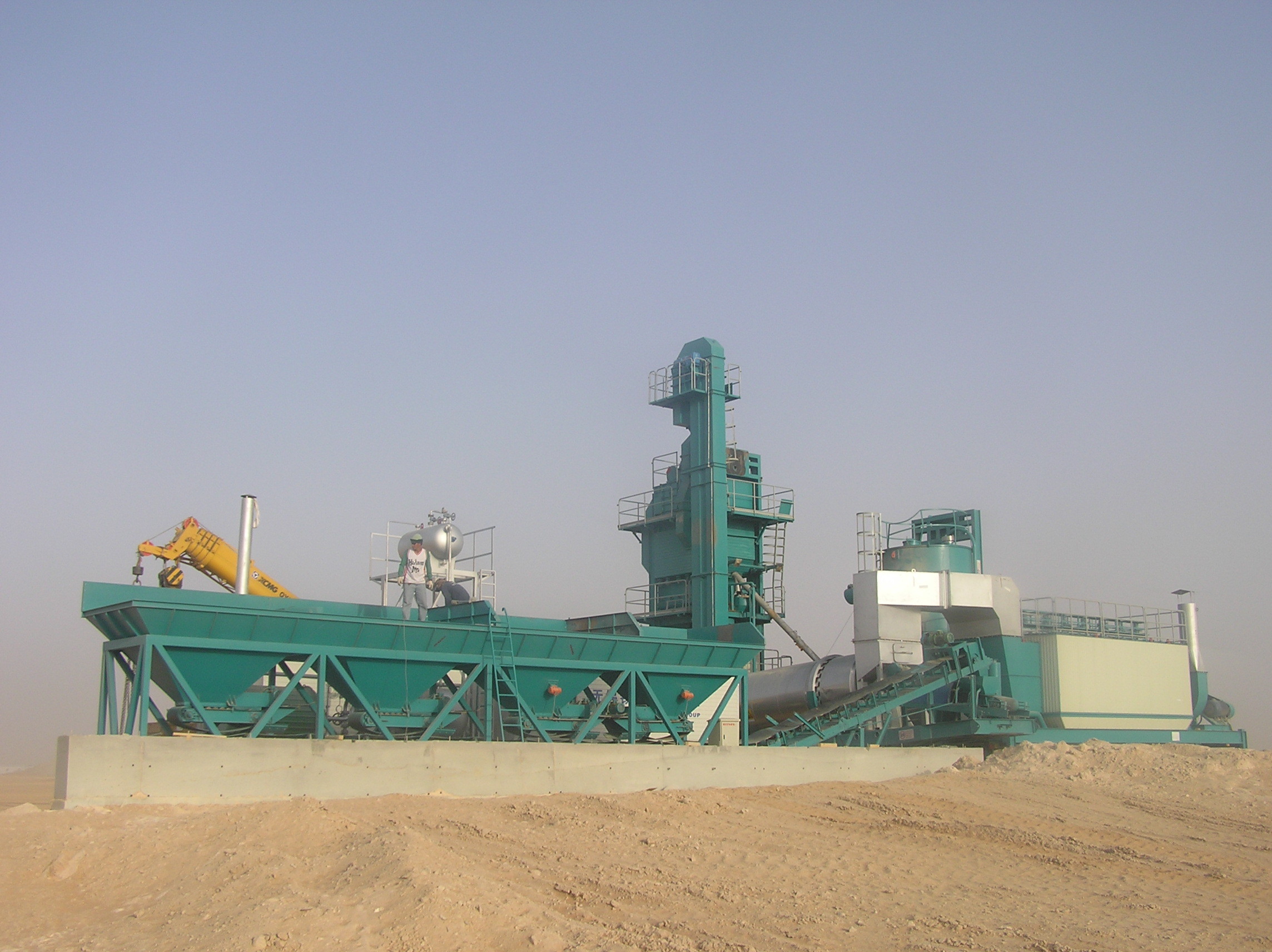

Planta móvel simples do asfalto do projeto 90~120t/h para locais rapidamente em mudança
1, breve introdução de planta de mistura móvel do asfalto
o grupo inteiro da.The é apoiado por 7 chassis, que são com estrutura combinada, que facilita seu movimento. durante locais ou a montagem e a desmontada em mudança.
b. o misturador na torre de mistura é equipado com os eixos horizontais gêmeos com desgaste-oposição misturando o braço e misturando a lâmina, que podem assegurar uma mistura completa da matéria-prima.
c. o secador agregado quente do elevador e de cilindro é integrado em um apoio (chassi), com a relação que conecta com a unidade móvel de mistura da torre.
d, para o peso exato dos agregados, betume, e pó mineral, sensor de METTLER-TOLEDO é usado
e. Projeto integrado, composição aperfeiçoada

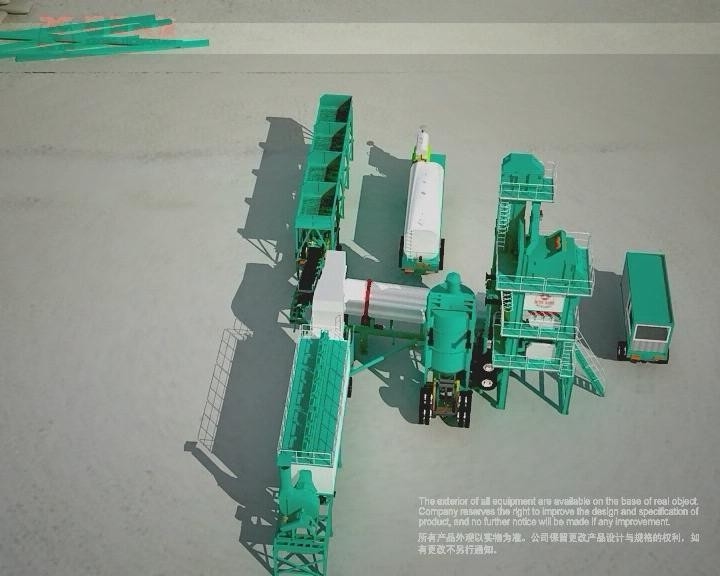

Dividido em sete unidades separadas (a unidade móvel do silo pronto é opcional), estrutura compacta; cada unidade tem o chassi de apoio separado como o veículo.
f. Transporte conveniente, internamento rápido
Cada unidade individual é equipada com a estrutura da roda do chassi, e não exige veículos especiais para o transporte.
A instalação de G. Rápido, tempo e economia labor
Toma somente poucos dias para instalar, 1 dia do guindaste de pequeno-tonelada para a ereção de mistura da torre, os blocos de conexão simples dos gostos que constroem sem cortar e a solda.
Configuração básica
1. Sistema portátil frio da fonte agregada (que inclui o alimentador de correia inclinado)
2. Sistema movente do cilindro de secagem com a correia de transtorte de alimentação (incluindo sistema ardente do óleo e o hoister agregado quente)
3. Poeira que recolhe o móbil (que inclui o fan&chimney do esboço)
4. Sistema movente de mistura da torre (que inclui o sistema de circuito do ar)
5. Sistema móvel da fonte do enchimento
6. Sistema móvel da fonte do betume (que inclui a fornalha de óleo térmica)
7. O tipo lateral terminou sistema movente do escaninho da mistura (opcional)
8. Sistema portátil do controle bonde (com o condicionador de ar 2)
Especificação
| Capacidade avaliado (com condição padrão do fraseio) | 120t/h | |
| Funil agregado baixo para a alimentação fria | Sistema de alimentação frio | 4 bins/32m3 |
| Capacidade de saída | 130t/h | |
| Comprimento e diâmetro do cilindro de secagem | Sistema de secagem | Φ1.9m×8.1m |
| Capacidade (com índice de umidade de 5%) | 120t/h | |
| Área de filtração do saco | 613 | |
| Padrão de emissão | Sistema de mistura da torre | ≤20mg/Nm3 |
| sistema demistura | ||
| Tela de vibração | 4 plataformas | |
| Escaninho agregado quente | 4/20t | |
| Peso do asfalto | 0~300Kg (injeção automática) | |
| Capacidade de mistura do tanque | 1750kg | |
| Ciclo de mistura | 45s | |
| Capacidade do silo do enchimento | Sistema de alimentação do enchimento | 30t |
| Capacidade do tanque do asfalto | Sistema de alimentação do asfalto | 1×30,000L |
| Fornalha de óleo da condução de calor | Sistema de aquecimento do asfalto | 500,000kcal/h |
| Sala de comando: manual/semi-auto/automóvel·(sistema multilíngue, de controle remoto) |
Sistema de controlo |
|
| Pesando a precisão |
Pesando o sistema |
|
| Agregado | ≤±0.5% | |
| Enchimento | ≤±0.3% | |
| Asfalto | ≤±0.2% | |
| Poder instalado total | 310kW | |
