Lugar de origem: | China |
---|---|
Marca: | Xitong |
Certificação: | CE/CNAS/SGS/ISO |
Número do modelo: | QLB-Y |
Quantidade de ordem mínima: | 1 conjunto |
Preço: | negotiation |
Detalhes da embalagem: | Embalagem Nude |
Tempo de entrega: | o mês de /3 da negociação após recebeu seu pagamento |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 10 conjuntos por mês |
Agg quente. silo: | chassi na roda | Largura da correia: | 600 mm |
---|---|---|---|
saída: | 80t/h | Condução: | trator do reboque |
Tipo do queimador: | Diesel/mazut | saco de filtro: | Nomex |
Método de aquecimento: | óleo de transferência de calor | ||
Realçar: | Planta de mistura móvel,planta de produção do asfalto |
planta de mistura móvel do grupo do asfalto do misturador 1000KG com 0,5% precisões de peso altas

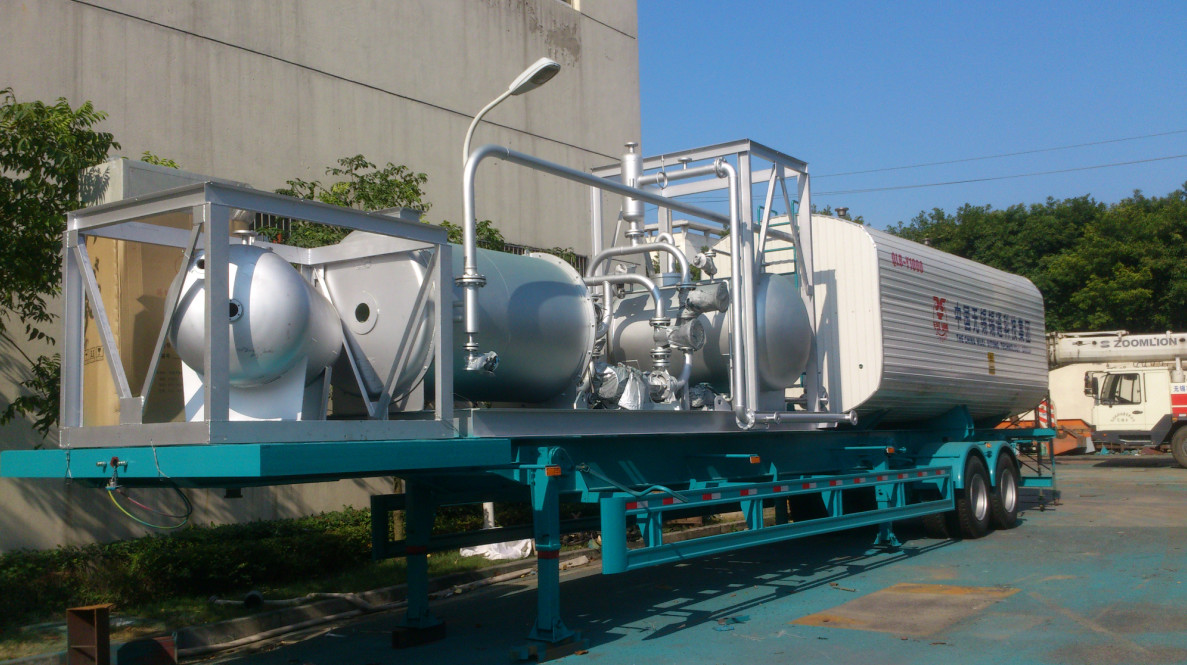

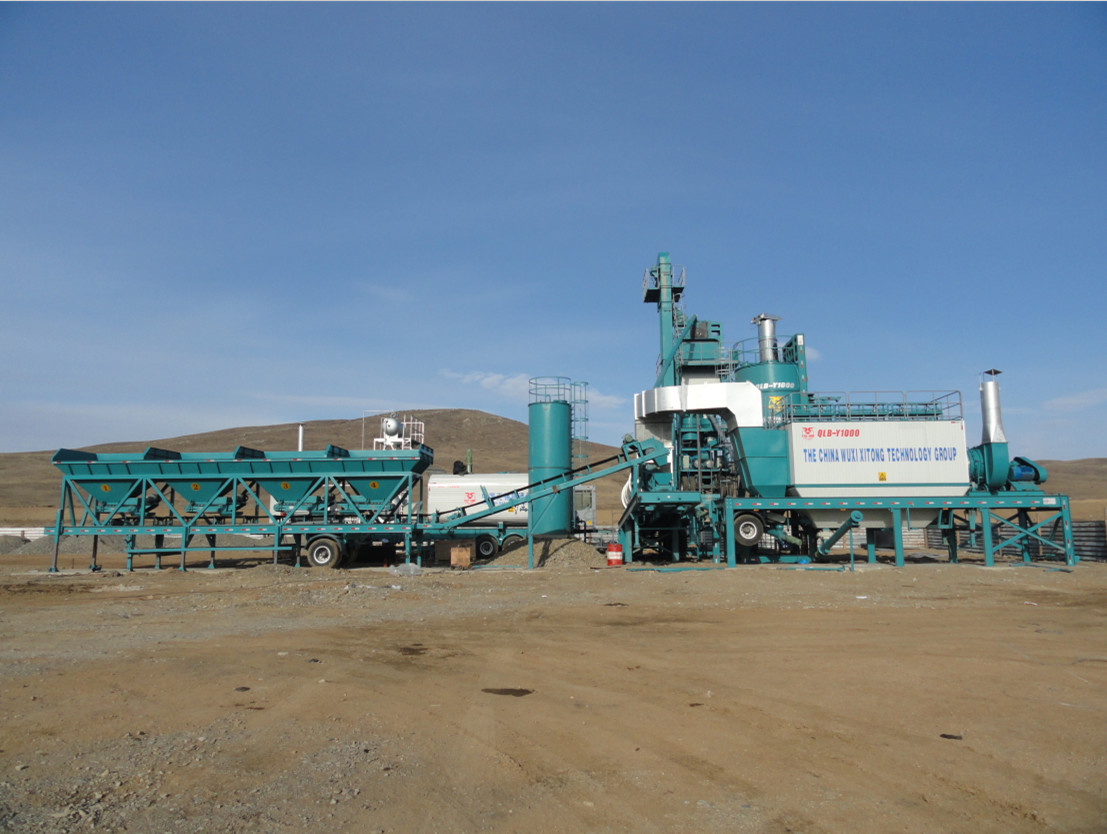

Planta móvel do asfalto do grupo do modelo de QLB1000-Y
Instruções de instalação
Observação em içar a tarefa da planta móvel do asfalto do grupo do modelo de QLB-Y.
1, matérias de segurança do guindaste antes de misturar a instalação da torre:
Funcionamento seguro do guindaste
A, antes da instalação de equipamento, desmantelamento, transporte, technicists e trabalhadores com experiência da construção deve pesquisar e dar certo o esquema e realizar a divulgação técnica com operadores que devem ser concentrados ao se operar e se conformam ao comando unificado.
Atenção de B, de pagamento ao ambiente da construção, e verificação se há um lugar perigoso, uma linha elétrica aérea e a outra obstrução na área de funcionamento; alguma área interditado deve ser estabelecida e guardado por povos apontados. Os operadores devem usar o dispositivo de segurança de acordo com o regulamento.
C, toda a barra do rolamento, o cabo de aço, o poder de levantamento e a âncora devem ser verificados a intensidade de esforço, fator de segurança nenhum menos de 3,0. O fator de segurança do cabo de aço deve ser fixo de acordo com a condição do serviço: cabo: 3,5; guindaste de cabo, carregando a máquina: 3,75, equipamento de levantamento manual: 4,5; motor - conduzido içando o equipamento: 5~6; não lance nenhum 6~7 de dobra; hoisting8~10 obrigatório (a intensidade de esforço de aço do cabo deve ser reduzida de acordo com o padrão devido à abrasão e à ruptura do filamento até a sucata.
D, o cabo de aço para içar pode ser conectado com o holdingdownclip, e o sentido deve ser idêntico, e o intervalo deve ser 5~6 vezes. o U-parafuso deve ser abraçado na extremidade do cabo de aço, prato de pressão deve estar no cabo do portador. o comprimento do regaço da corda (linha de jaque) não deve ser nenhuma menos de 15 vezes, e não mais curto de 300mm.
E, ao içar com diversos cabos de aço ou cabos de um aço dos ramos, você deve se certificar de que cada cabo de aço e cada ramo obtêm o esforço equably. O ângulo (o ângulo de aço do cabo e do rés do chão) deve nenhum menos do que 45°.
F, o equipamento e a obstrução com ângulo da borda afiada devem ser underlaid com saco da juta, folha de borracha, placa, reduzem-se quebrar a força de acordo com a distorsão do ângulo do cabo do thesteel (que quebra o cálculo da força que refere o regulamento).
G, o equipamento de levantamento localizado ou movido devem testar o levantamento cautelosamente antes de içar real. A saber, ice a carga 20~30cm à terra e pare-a para verificar o cabo de aço, knighthead, fundação, bloco da âncora se há uma variação e uns danger.put a carga para baixo e reforce-a se encontrando a variação e o perigo.
H, quando a corda puxando e a polia horizontal do guia obtêm o esforço, é proibida restritamente para estar para dentro ou andar no espaço triangular.
Eu, os pessoais que embalam cargas e o gancho deve fixar o gancho e cabo do aço, embala as cargas firmemente, encontra o centro de gravidade do gancho, iço as cargas verticalmente não inclinadamente. Certifique-se de que não há ninguém ligada e trague-se as cargas ao levantar.
J, ao usar o bloco chain, você deve realizar-se na escala de levantamento avaliado e nunca sobre load.when que a temperatura está abaixo de -10℃, você deve partir ao meio o levantamento de capacity.pull a corrente do laço lentamente e uniformemente, mantenha o sentido da corrente da tensão idêntico ao sentido tangencial da roda chain.
K, quando a grua a carga verticalmente pelo bloco chain, o operador que puxa a corrente do laço dever estar lateral abaixo do bloco chain. O chainer da tensão pode ajustar-se de acordo com o peso da carga, não mais do que 4 pessoas no máximo. Verifique a causa e não adicione o pessoal desorientadamente quando a força elástica aumenta de repente ao içar.
L, antes de içar, verificação o intactness do gancho, corrente, engrenagem, disponibilidade do torque de travagem. Se há uma quebra, o brokenperforation na engrenagem do motorista ou na abrasão da espessura do dente alcança 30%, ele deve ser abandonado; se há uma distorção plástica na corrente ou abrasão do diâmetro alcança 10%, deve ser abandonado. O torque do freio pode ser verificado pela grua do teste. Se segura, a operação normal pode ser realizada.
Modelo | QLB-Y1000 | QLB-Y1500 | QLB-Y2000 |
Saída | 80t/h (condição de trabalho padrão) | 120t/h (condição de trabalho padrão) | 160t/h (condição de trabalho padrão) |
Volume frio do alimentador/não. | 8M3/4 | 10M3/4 | 10M3/4 |
Capacidade da chaleira do agitador | Mais do que 1000kg/batch | Mais do que 1500kg/batch | Mais do que 2000kg/batch |
Cilindro de secagem | Φ1540*6800mm | Φ1840*8100mm | Φ2000*8860mm |
Tipo do combustível | Pó do diesel/mazut/LPG/Coal | Pó do diesel/mazut/LPG/Coal | Pó do diesel/mazut/LPG/Coal |
Escaninho agregado quente | 20T/4 | 25T/4 | 25T/4 |
Temperatura pronta do produto | 130℃-165℃ | 130℃-165℃ | 130℃-165℃ |
Método de coleção da poeira | coletor de poeira gravitacional & segundo coletor de poeira do baghouse | coletor de poeira gravitacional & segundo coletor de poeira do baghouse | coletor de poeira gravitacional & segundo coletor de poeira do baghouse |
Capacidade do tanque do asfalto | 20M3 | 30M3 | 30M3 |
Obscuridade do gás de exaustão | Ringelmann mim | Ringelmann mim | Ringelmann mim |
Ruído da sala de operação | ≤70db (A) | ≤70db (A) | ≤70db (A) |
Ruído do ambiente | ≤80db (A) | ≤80db (A) | ≤80db (A) |
Fornalha de óleo da condução de calor | 300,000kcal/h | 300,000kcal/h | 500,000kcal/h |
Poder total da instalação | ≈200kW | ≈310kW | 356KW |
