| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB-HX |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalagem do Nude no navio maioria |
| Tempo de entrega: | 2 meses após o sinal recebido |
| Habilidade da fonte: | 12 grupos pelo mês |
| agg. hoister: | 350T | saída: | 320t/h |
|---|---|---|---|
| queimador: | Tipo de atomização do ar | Silo do pó: | 70 medidores cúbicos |
| Ocupação da área: | 2028 medidores quadrados | Área de filtração: | 1700 medidores quadrados |
| Consumo diesel: | 6.5kg | Sala de comando: | 7500*2400*2500mm |
| Realçar: | planta quente do betume da mistura,planta quente da mistura do betume |
||

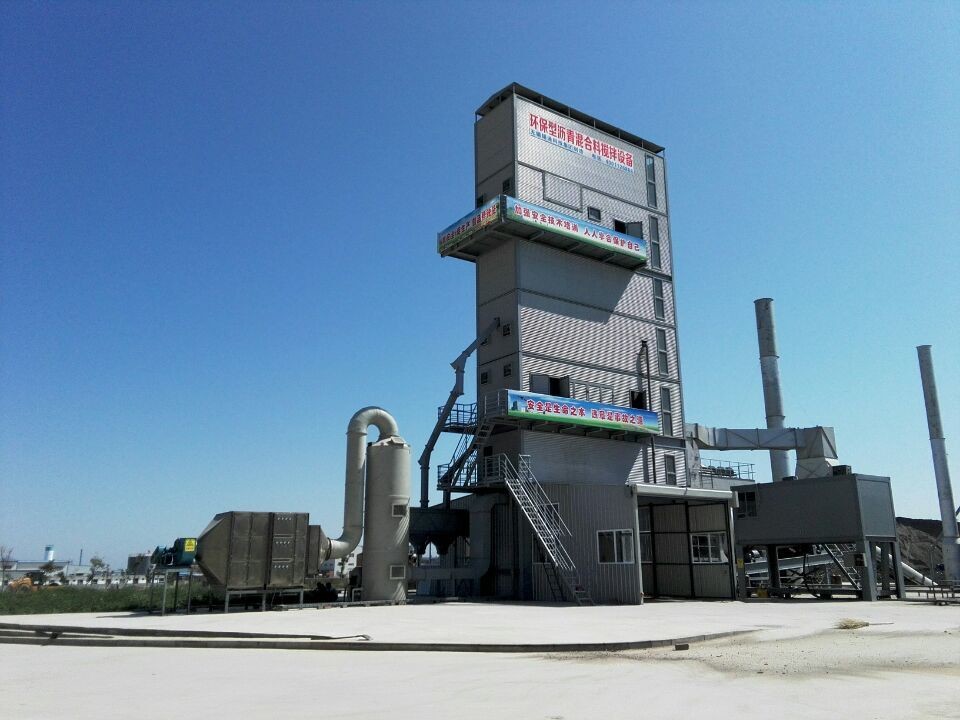

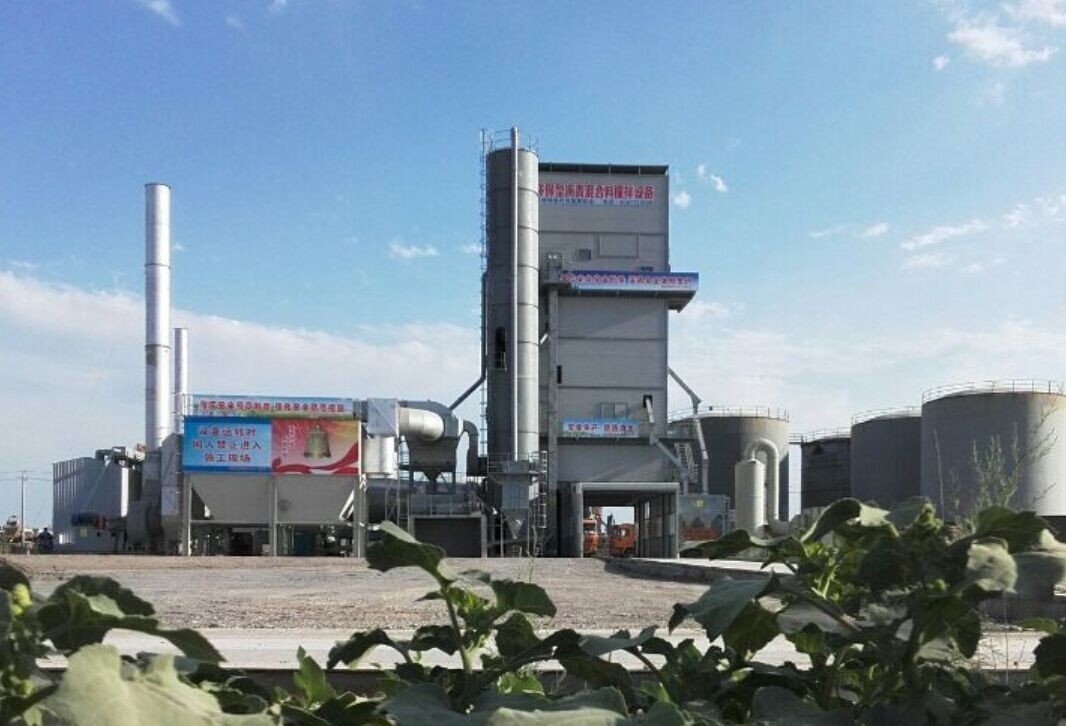

4000 o tipo planta quente do asfalto da mistura com proteção do queimador e do bloqueio de auto ignição funciona
1. introdução de sistema de controlo bonde
A. recapitulação
O sistema de controlo bonde de planta do asfalto da série de QLB tem uma casa independente do controle center e uns equipamentos periféricos tais como fios e cabos, e a casa do controle contém a sala de comando centralizado e a sala de interruptor. O sistema, contendo a unidade de computador superior e o controlador programável mais baixo (PLC) etc., constitui um sistema de controlo distribuído. Cada unidade comunica-se com a outro através da corda padrão do sistema de RS232.The pode terminar o controlo estatal de cada trabalho automaticamente, a saber o interruptor automático, o racionamento automático, a compensação para overweighing, o alarme da falha, o armazenamento dos formulários de relatório e a cópia etc., e estas são todas as funções de controle necessárias. Agora, as plantas do asfalto de nossa empresa têm o sistema de software de luxe usado para o controle e a fiscalização, e o princípio de projeto e o nível do sistema estão no cabo desta indústria.
B. características de sistema
⑴. Realize a relação fácil de usar e a função poderosa da interação da homem-planta.
⑵. Para cada sistema ou parte, indicação do tempo real da condição de trabalho.
⑶. Função de tratamento por lotes e de dose automática particular do enchimento agregado frio.
⑷. Método preciso do temp-controle do PID.
⑸. Compensação automática original e auto seguimento para a matéria-prima que weihing.
⑹. Gestão eficaz do parâmetro e dos dados do produciton.
⑺. Realize a gestão do uso da matéria-prima.
⑻. Função forte da monitoração e da lembrança da falha.
⑼. Realize o auto corredor para todos os sistemas de planta de mistura.
⑽. Os dados poderosos da produção perguntam a função, que é gravando e imprimindo dados exigidos.
⑾. Função diagnosing&servicing remota através do Internet.
Especificação
| Não. | Nome | Quantidade | Observação |
| A | Sistema de fonte de pó agregado frio | ||
| 1 | 16m3Integrated tipo funil agregado frio do pó (dois com vibrador da parede) | 6 grupos | com dispositivo de alarme vazio do funil |
| 2 | Alimentador da correia da saia | 6 grupos | conversor de frequência |
| 3 | Transporte de correia coletivo | 1 grupo | |
| 4 | Transporte de correia da inclinação | 1 grupo | |
| B | Secador e queimador para o agregado | ||
| 1 | Secador | 1 grupo | Tampa de aço inoxidável fora para a preservação do calor |
| 2 | Sistema de lubrificação progressivo | 2sets | GARFO |
| 3 | Óleo do queimador (pesado, residual) | 1 grupo | QUEIMADOR ZZR4000 DE DIGI |
| 4 | tanque do diesel 50T | 1pc | |
| C | Grua material quente | ||
| 1 | Grua material de pedra | 1 grupo | |
| D | Sistema de mistura da torre | ||
| 1 | tela de vibração do Gêmeo-eixo | 1 grupo | Frio que rebita a tecnologia, rolamento de NSK |
| 2 | Escaninho agregado quente (6 escaninhos) | 1 grupo | Tampa de aço para a preservação do calor, indicador da cor de posição contínuo |
| 3 | Medida de pedra do material | 1 grupo | Sensor de Toledo |
| 4 | Medida fina do material | 1 grupo | Sensor de Toledo |
| 5 | Medida do asfalto | 1 grupo | Sensor de Toledo |
| 6 | Bomba de pulverização de medida do asfalto | 1 grupo | |
| 7 | Transporte de parafuso material fino | 1 grupo | Itália WAM |
| 8 | Tanque de mistura | 1 grupo | |
| 9 | Sistema de lubrificação progressivo | 1 grupo | GARFO |
| 10 | Quadro principal equipado com os trilhos da plataforma, da escada, do corrimão e do protetor | 1 grupo | Tipo do recipiente, alojamento fechado |
| E | Armazenamento do pó e sistema minerais e waste do transtorte | ||
| 1 | Escaninho de armazenamento mineral do pó (75m3) | 1set | Com arco-disjuntor do WAM e alarme ótico-acústico do excesso |
| 2 | Escaninho de armazenamento recuperado do pó (50m3) | 1set | Com arco-disjuntor |
| 3 | Hoister Waste do pó | 1set | |
| 4 | Transporte de parafuso | 3sets | Transporte o pó waste ao hoister |
| 5 | Transporte de parafuso | 2sets | Medida material fina, Itália WAM |
| 6 | Transporte de parafuso | 1set | Descarregamento Waste do pó |
| 7 | Válvula de borboleta | 3sets | Itália WAM |
| F | Sistema do coletor de poeira | ||
| 1 | Coletor preliminar da embalagem do volute | 1set | |
| 2 | Transporte de parafuso | 1set | Ao hoister agregado quente |
| 3 | Coletor secundário do saco (o ar lava) | 1set | Saco de Nomex, lavagem do ar |
| 4 | Fã do esboço, trajeto do fumo e chaminé | 1set | Acionador de partida macio de ABB |
| 5 | Atuador bonde da porta de ar | 1set | |
| G | Sistema de controlo pneumático | ||
| 1 | Parte pneumática | 1set | |
| 2 | Compressor do parafuso | 1set | Alemanha |
| 3 | Saco do armazenamento de ar | 2pcs | 1 para o queimador principal |
| 4 | Sala do compressor de ar | 1 grupo | |
| H | Sistema de controlo eletrônico | ||
| 1 | Sala de operação elétrica (com 2 condições do ar) | 1set | |
| 2 | Sistema de controlo do computador (PC dobro, monitor dobro, controle dobro) | 1set | PLC de Mitsubishi |
| Mim | Sistema do armazenamento do produto acabado | ||
| 1 | escaninho terminado 220T (com mantenha o dispositivo morno) | 1 grupo | Dispositivo do anti-isolado do desejo |
| 2 | Veículo do trânsito (trole) e sistema do enrolamento | 1 grupo | Controle de frequência de Yaskawa |
| J | Aquecimento do asfalto e sistema do armazenamento | ||
| 1 | Fornalha de óleo térmicade YYW-1200Y (100quilocalorias) | 1set | |
| 2 | Queimador diesel importado | 1set | |
| 3 | escaninhos de alta temperatura do asfalto 50T | 4pcs | |
| 4 | tanque da recepção do asfalto 2T | 2pcs | |
| 5 | Bomba do asfalto | 3sets | |
| 6 | Sistema de controlo térmico da fornalha de óleo (automáticos completos) | 1set | |
| 7 | Oleoduto térmico do asfalto | 1set | Com planta de QLB-4000model |
