| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalagem Nude |
| Tempo de entrega: | o mês de /2 da negociação após recebeu seu pagamento |
| Habilidade da fonte: | 10 conjuntos por mês |
| Tipo: | Fixo | Poder total: | 680kw |
|---|---|---|---|
| Intervalo de mistura: | 45 segundos | Diesel Tanque: | 50t |
| Consumo de combustível: | ≤6.5kg/t | Altura da carga do caminhão: | 3.8m |
| Escaninho do produto acabado: | 100t | Elevador quente: | 260tph |
| Tanque do betume: | 50t | ||
| Realçar: | planta agregada do asfalto,equipamento de construção da estrada |
||

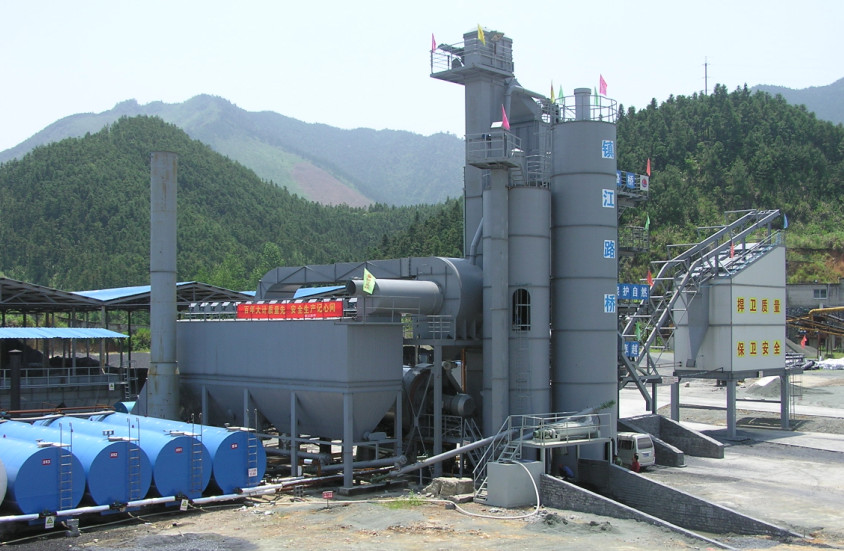

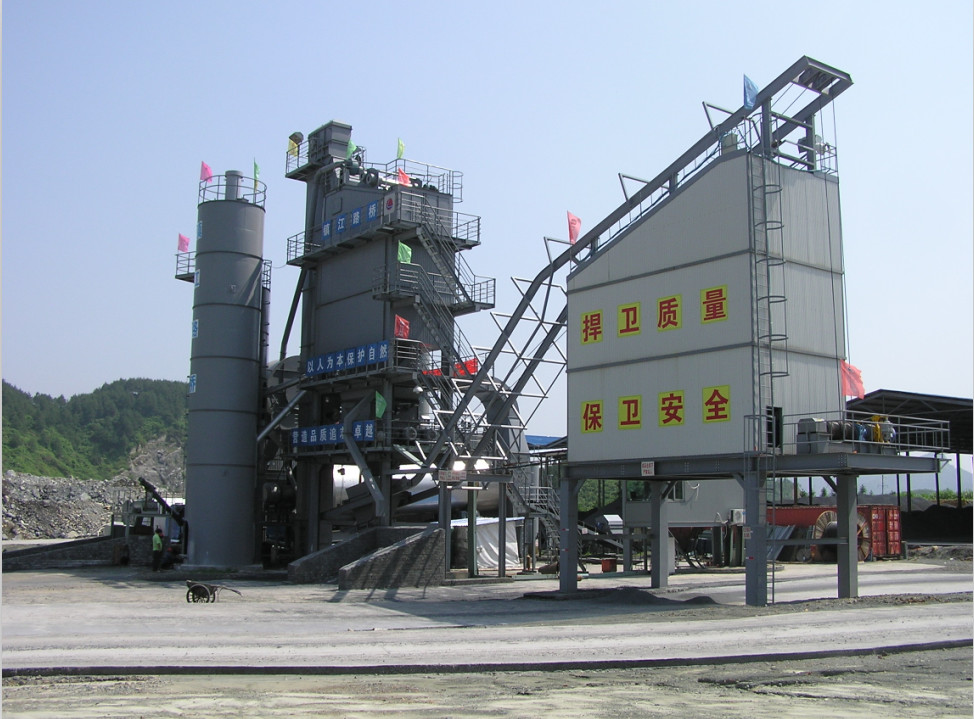

SMA e a relação de reciclagem quente reservaram o tipo forçado planta de tratamento por lotes do asfalto com o tanque de armazenamento do betume 50000L
Enchimento que pesa na torre de mistura do equipamento de mistura do asphaht estacionário do betume
A. Recapitulação
Há dois sistemas de fonte do enchimento, que entregam o enchimento e cimentam o enchimento.
⑴. Sistema de fonte do enchimento
enchimento: → do transporte de parafuso do → do transporte da ração do → do funil do transion do → do elevador de cubetas do → do transporte de parafuso do → do funil de armazenamento que pesa o funil
Na tomada do último o transporte de parafuso instalou uma válvula de borboleta pneumática, que controlasse a quantidade.
⑵. Sistema de fonte do enchimento do cal.
enchimento do cal: → do transporte de parafuso do → do transporte da ração do → do funil do transion do → do elevador de cubetas do → do transporte de parafuso do → do baghouse que pesa o funil.
Sugestão importante
Se o enchimento contém a grande lama, ou a mistura do asfalto é usada para a construção da estrada, não deve usar o enchimento. Se não, influenciará a qualidade do concreto do asfalto.
Funil de armazenamento de B. Enchimento
Na parte superior do funil do enchimento, há uma exaustão com saco interno, que se usou separando o ar do formulário do enchimento ao adicionar o enchimento. O saco na exaustão precisa de ser esclarecido termly.
No lado de baixo o cone do funil instalou uma mola de ar do anti-arco feita pelo WAM, que mantém o enchimento se descarregar livremente. A pressão de ar incorpora a mola de ar deve ser não mais de 0,2 Mpa.
Há uma válvula de borboleta manual na porta dedescarregamento, que se usou ajustando o fluxo do enchimento.
Elevador de C. Enchimento
Refira por favor o capítulo do elevador agregado quente neste manual.
| Não. | Nome | Quantidade | Observação |
| A | Sistema de fonte de pó agregado frio | ||
| 1 | tipo integrado 12m3 funil agregado frio do pó (dois com vibrador da parede) | 5 grupos | com o functin alarming do emptyingr |
| 2 | Alimentador da correia | 5 grupos | conversor de frequência |
| 3 | Transporte de correia coletivo | 1 grupo | |
| 4 | Transporte de correia da inclinação | 1 grupo | |
| B | Secador e queimador para o agregado | ||
| 1 | Secador (fricção conduzida) | 1set | Tampa de aço inoxidável fora para a preservação do calor |
| 2 | Queimador | 1set | Italia EB |
| 3 | tanque do diesel 50T | 1 PC | |
| C | Grua material quente | ||
| 1 | Grua material de pedra | 1set | |
| D | Sistema de mistura da torre | ||
| 1 | tela de vibração do Gêmeo-eixo | 1 grupo | Frio que rebita a tecnologia, rolamento de NSK |
| 2 | Escaninho agregado quente (5 escaninhos) | 1 grupo | Tampa de aço para a preservação do calor, indicador de tipo contínuo da cor |
| 3 | Medida agregada | 1 grupo | Sensor de Toledo |
| 4 | Medida do enchimento | 1 grupo | Sensor de Toledo |
| 5 | Medida do asfalto | 1 grupo | Sensor de Toledo |
| 6 | Bomba de pulverização de medida do asfalto | 1 grupo | |
| 7 | Transporte de parafuso | 1 grupo | Italia WAM |
| 8 | Tanque de mistura (movimentação dobro dos redutores) | 1 grupo | |
| 9 | Quadro principal equipado com os trilhos da plataforma, da escada, do corrimão e do protetor | 1 grupo | |
| E | Armazenamento do pó e sistema minerais e waste do transtorte | ||
| 1 | Escaninho de armazenamento mineral do pó (50 m3) | 1set | Com arco-disjuntor do WAM e alarme ótico-acústico do excesso |
| 2 | Escaninho de armazenamento recuperado do pó (50m3) | 1 grupo | Com arco-disjuntor |
| 3 | Hoister Waste do enchimento | 1 grupo | |
| 4 | Transporte de parafuso | 2 grupos | Do escaninho waste do enchimento ao hoister do enchimento |
| 5 | Transporte de parafuso | 2 grupos | Para o enchimento que mede, Italia WAM |
| 6 | Transporte de parafuso | 1 grupo | Descarregamento Waste do enchimento |
| 7 | Válvula de borboleta | 3 grupos | Itália WAM |
| F | Sistema do coletor de poeira | ||
| 1 | Coletor preliminar da embalagem do volute | 1set | |
| 2 | Coletor secundário do saco (o ar lava) | 1set | Saco de Nomex, lavagem do ar |
| 3 | Fã do esboço, trajeto do fumo e chaminé | 1set | Acionador de partida macio de ABB |
| 4 | Transporte de parafuso | Transtorte ao hoister agregado quente | |
| 5 | Atuador bonde da porta de ar | 1 grupo | |
| G | Sistema de controlo pneumático | ||
| 1 | Peças pneumáticas | 1set | |
| 2 | Compressor de ar | 1set | |
| 3 | Saco do armazenamento de ar | 1 PC | |
| H | Sistema de controlo eletrônico | ||
| 1 | Sala de operação elétrica (com 2 condições do ar) | 1set | |
| 2 | Sistema de controlo do computador (controle dobro do par do PC, monitor dobro) | 1set | PLC de Mitsubishi |
| Mim | Escaninho de armazenamento terminado do produto | ||
| 1 | escaninho terminado 160T (com mantenha o dispositivo morno) | 1 grupo | Dispositivo do anti-isolado do desejo |
| 2 | Veículo do trânsito (trole) e sistema do enrolamento | 1 grupo | Controle de frequência de Yaskawa |
| K | Aquecimento do asfalto e sistema do armazenamento | ||
| 1 | Fornalha de óleo térmica de YYW-900Y (750.000 quilocalorias) | 1 grupo | |
| 2 | Queimador diesel importado | 1 grupo | Weishuapt Alemanha |
| 3 | escaninhos de alta temperatura do asfalto 50T | 3 PCes | |
| 4 | tanque da descarga do asfalto 2T | 1pc | |
| 5 | Bomba do asfalto | 2 grupos | Para a recepção e a alimentação do asfalto |
| 6 | Sistema de controlo térmico da fornalha de óleo (automáticos completos) | 1set | |
| 7 | Oleoduto térmico do asfalto | 1set | Com planta de QLB-3000model |
