| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalagem Nude |
| Tempo de entrega: | o mês de /2 da negociação após recebeu seu pagamento |
| Habilidade da fonte: | 10 conjuntos por mês |
| Tipo: | QLB-3000 estacionário | Peso inoperante: | 300Ton |
|---|---|---|---|
| Área de terra: | 2065 medidores quadrados | Tipo do poder: | 380v/50HZ |
| Consumo de combustível: | ≤6.5kg/t | bomba de alimentação: | 25 medidores cúbicos/hora |
| Poder instalado: | 680kw | Enchimento de pesagem: | 300KG |
| Peso do betume: | 300KG | Peso agregado: | 3500kg |
| Realçar: | equipamento da construção rodoviária,equipamento de construção da estrada |
||

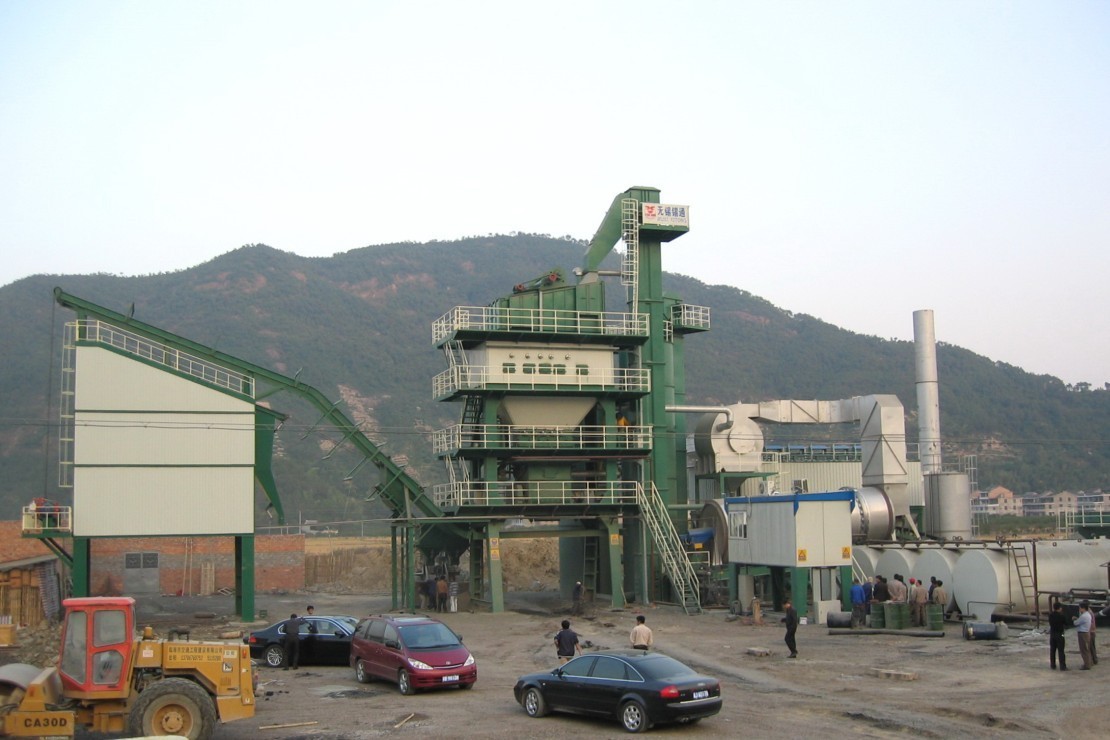

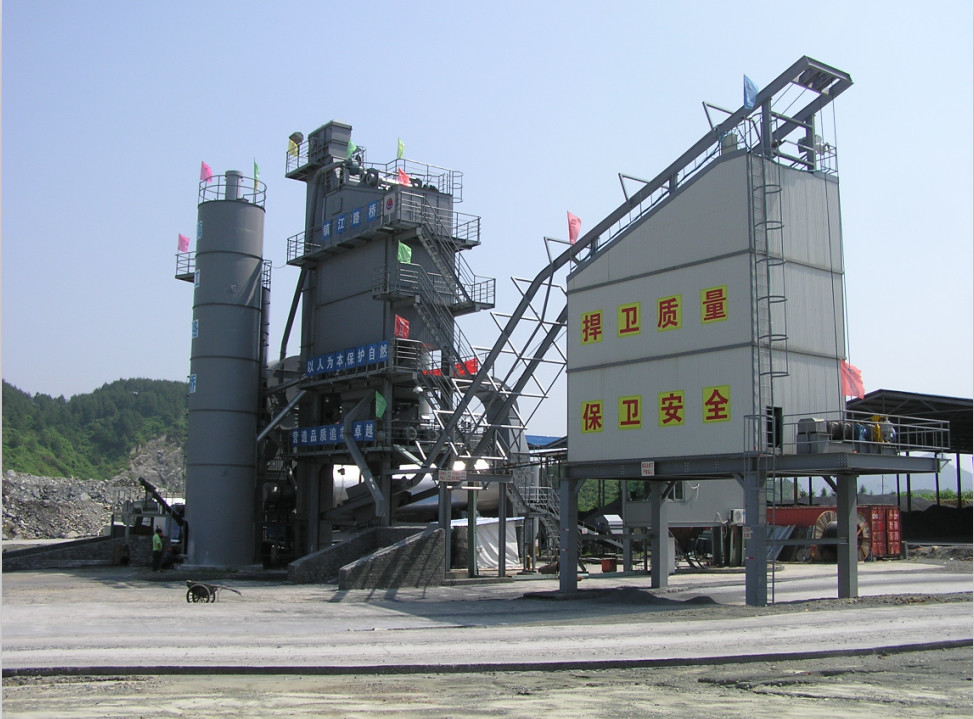

Planta antibloqueio da mistura do grupo do asfalto da tela com o motor de Itália Oli e silo 80T agregado quente
Peso agregado
Escaninhos do agregado de A. Quente.
5 portas de descarregamento são instaladas sob escaninhos agregados quentes. Cada porta é controlada com 2 ar-cilindros. Pesar a precisão é melhorado com do peso secundário.
Funil de B. Weighing
O agregado é descarregado dos escaninhos de armazenamento quente a pesar o funil. Pesar o funil é pendurado à armação de aço através dos sensores elásticos, que levam sinais ao sistema de controlo.
A porta de esvaziamento de pesar o funil é promovida pelos ar-cilindros. Os eixos da porta não precisam nenhuma lubrificação, mas verificam-nos cada 6 meses para ver se há a abrasão e substituem-nos caso necessário.
Tampa de C. Dustproof
Há uma tampa dustproof entre o peso do funil, dos escaninhos de armazenamento quente e do misturador. A junção tem uma divisória hermética macia. O funil de peso não deve colidir com tampa.
Há uma tubulação de exaustão na tampa, que permite que o ar flua livremente. Quando pesar o funil descarregar o agregado ao misturador, o ar interno expelirá, para evitar o funil para agitar. Verifique esta tubulação de exaustão para ver se há o bloco cada 3 meses.
D. janela de amostra
Abra a janela de amostra na junção de tampa superior, obtenha a amostra de cada escaninho quente.
Sensor de E. Elástico
3 sensores elásticos penduram o funil de peso. Estes sensores não precisam nenhuns manutenção e ajuste, mas observam os seguintes artigos para garantir sua vida.
Ao continuar o funil de peso próximo da solda pese o tambor, enterram o tambor para evitar a corrente entra no sensor.
Quando continuar a manutenção, e tiver que remover pesa o funil ou influencia o sensor, assegura iguais da reinstalação ao padrão anterior, e em um nível, parafusa abaixo de todas as contraporcas
A verificação pesam o funil para a pedra fina ou a pilha de estrume que influenciam se mover do funil.
| Não. | Nome | Quantidade | Observação |
| A | Sistema de fonte de pó agregado frio | ||
| 1 | tipo integrado 12m3 funil agregado frio do pó (dois com vibrador da parede) | 5 grupos | com dispositivo de alarme vazio do funil |
| 2 | Alimentador da correia | 5 grupos | conversor de frequência |
| 3 | Transporte de correia coletivo | 1 grupo | |
| 4 | Transporte de correia da inclinação | 1 grupo | |
| B | Secador e queimador para o agregado | ||
| 1 | Secador (fricção conduzida) | 1set | Tampa de aço inoxidável fora para a preservação do calor |
| 2 | Queimador | 1set | Italia EB |
| 3 | tanque do diesel 50T | 1 PC | |
| C | Grua material quente | ||
| 1 | Grua material de pedra | 1set | |
| D | Sistema de mistura da torre | ||
| 1 | tela de vibração do Gêmeo-eixo | 1 grupo | Frio que rebita a tecnologia, rolamento de NSK |
| 2 | Escaninho agregado quente (5 escaninhos) | 1 grupo | Tampa de aço para a preservação do calor, indicador de tipo contínuo da cor |
| 3 | Medida agregada | 1 grupo | Sensor de Toledo |
| 4 | Medida do enchimento | 1 grupo | Sensor de Toledo |
| 5 | Medida do asfalto | 1 grupo | Sensor de Toledo |
| 6 | Bomba de pulverização de medida do asfalto | 1 grupo | |
| 7 | Transporte de parafuso | 1 grupo | Italia WAM |
| 8 | Tanque de mistura (movimentação dobro dos redutores) | 1 grupo | |
| 9 | Quadro principal equipado com os trilhos da plataforma, da escada, do corrimão e do protetor | 1 grupo | |
| E | Armazenamento do pó e sistema minerais e waste do transtorte | ||
| 1 | Escaninho de armazenamento mineral do pó (50 m3) | 1set | Com arco-disjuntor do WAM e alarme ótico-acústico do excesso |
| 2 | Escaninho de armazenamento recuperado do pó (50m3) | 1 grupo | Com arco-disjuntor |
| 3 | Hoister Waste do enchimento | 1 grupo | |
| 4 | Transporte de parafuso | 2 grupos | Do escaninho waste do enchimento ao hoister do enchimento |
| 5 | Transporte de parafuso | 2 grupos | Para o enchimento que mede, Italia WAM |
| 6 | Transporte de parafuso | 1 grupo | Descarregamento Waste do enchimento |
| 7 | Válvula de borboleta | 3 grupos | Itália WAM |
| F | Sistema do coletor de poeira | ||
| 1 | Coletor preliminar da embalagem do volute | 1set | |
| 2 | Coletor secundário do saco (o ar lava) | 1set | Saco de Nomex, lavagem do ar |
| 3 | Fã do esboço, trajeto do fumo e chaminé | 1set | Acionador de partida macio de ABB |
| 4 | Transporte de parafuso | Transtorte ao hoister agregado quente | |
| 5 | Atuador bonde da porta de ar | 1 grupo | |
| G | Sistema de controlo pneumático | ||
| 1 | Peças pneumáticas | 1set | |
| 2 | Compressor de ar | 1set | |
| 3 | Saco do armazenamento de ar | 1 PC | |
| H | Sistema de controlo eletrônico | ||
| 1 | Sala de operação elétrica (com 2 condições do ar) | 1set | |
| 2 | Sistema de controlo do computador (controle dobro do par do PC, monitor dobro) | 1set | PLC de Mitsubishi |
| Mim | Escaninho de armazenamento terminado do produto | ||
| 1 | escaninho terminado 160T (com mantenha o dispositivo morno) | 1 grupo | Dispositivo do anti-isolado do desejo |
| 2 | Veículo do trânsito (trole) e sistema do enrolamento | 1 grupo | Controle de frequência de Yaskawa |
| K | Aquecimento do asfalto e sistema do armazenamento | ||
| 1 | Fornalha de óleo térmica de YYW-900Y (750.000 quilocalorias) | 1 grupo | |
| 2 | Queimador diesel importado | 1 grupo | Weishuapt Alemanha |
| 3 | escaninhos de alta temperatura do asfalto 50T | 3 PCes | |
| 4 | tanque da descarga do asfalto 2T | 1pc | |
| 5 | Bomba do asfalto | 2 grupos | Para a recepção e a alimentação do asfalto |
| 6 | Sistema de controlo térmico da fornalha de óleo (automáticos completos) | 1set | |
| 7 | Oleoduto térmico do asfalto | 1set | Com planta de QLB-3000model |
