| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | RECIPIENTE |
| Tempo de entrega: | o mês de /2 da negociação após recebeu seu pagamento |
| Termos de pagamento: | T / T ou L / C |
| Habilidade da fonte: | grupo 8 pelo mês |
| Nome do produto: | Planta de mistura do asfalto | ciclo de mistura: | 45 segundos |
|---|---|---|---|
| Produção: | 160t/h | Silo do armazenamento: | Por-lado |
| Certificação: | ISO,SGS,CE | altura da descarga: | 3.75M |
| Ingrediente: | Betume, agregado, enchimento | Método de aquecimento: | transmissão térmica |
| Realçar: | Planta do misturador do asfalto,planta de mistura do betume |
||

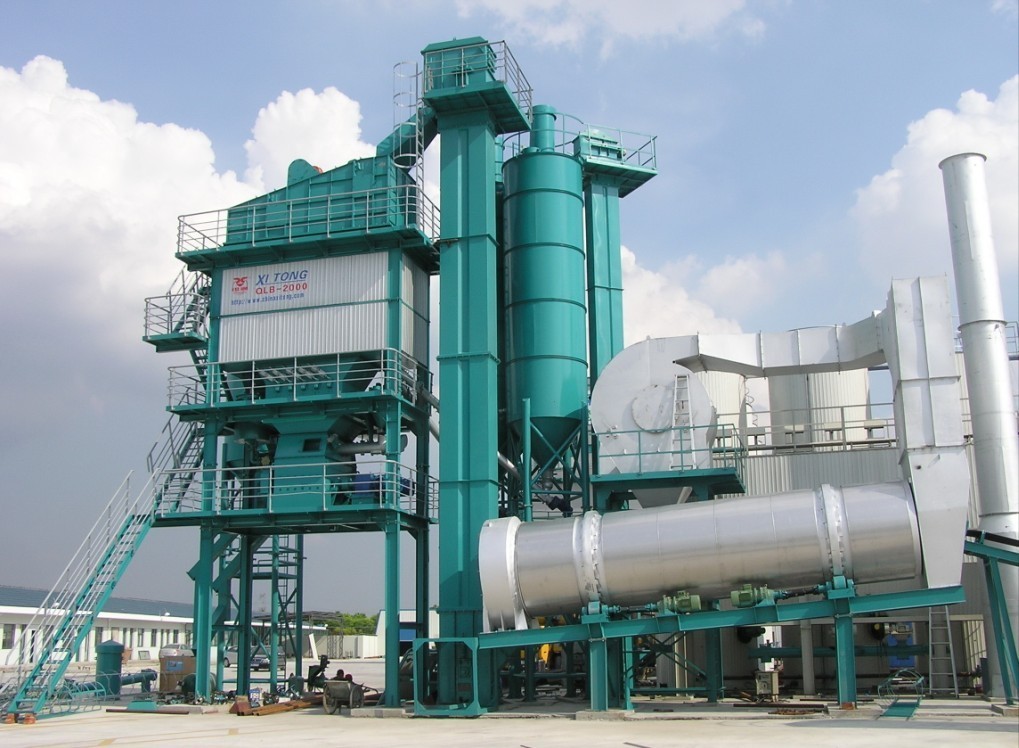

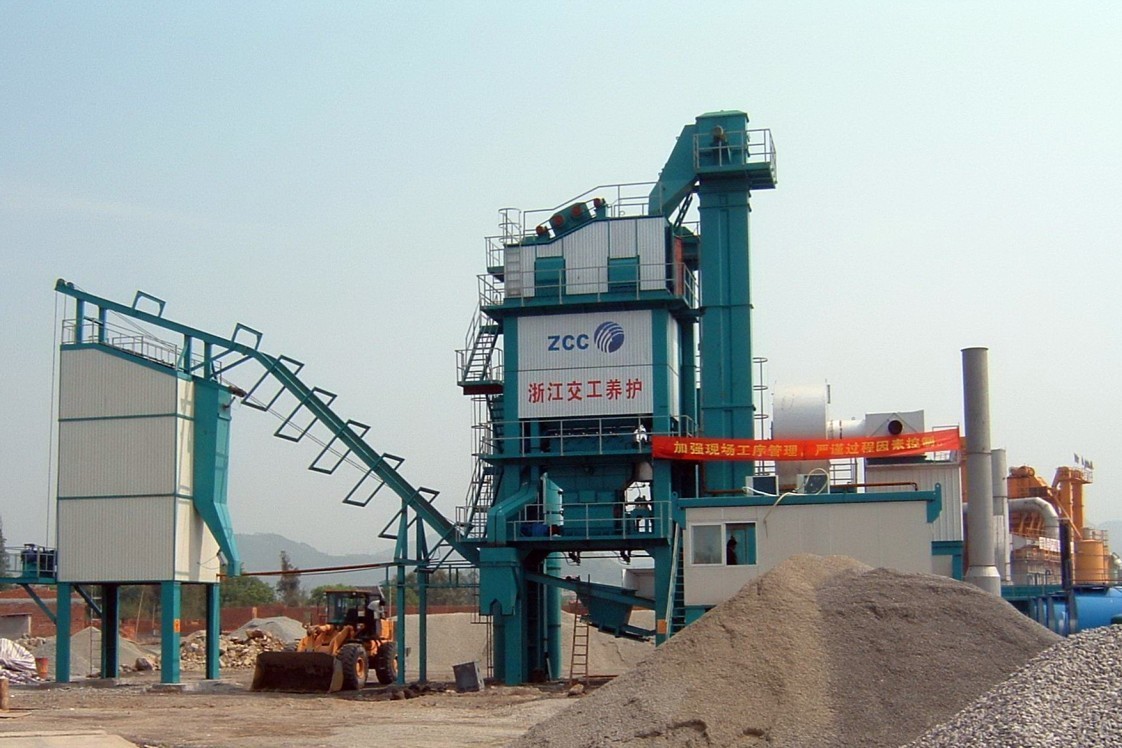

45 segundos que misturam o tipo de grupo do ciclo asfaltam a planta de mistura com as peças elétricas de Schneider
1,0 sistema de fonte material do armazenamento da multa (enchimento)
O sistema tem 2 escaninhos de armazenamento, um para o pó mineral e outro para o pó waste, cada escaninho umedeceu o tipo indicador de nível e escada reta da rotação com anel da segurança; O trilho de segurança, o coletor de poeira e a válvula de segurança são ajustados na parte superior do escaninho; o arco que quebra o coxim de ar é instalado na peça da pirâmide da tomada do escaninho para impedir que o enchimento backlogging. O escaninho do enchimento e o escaninho do pó do desperdício são equipados com o transporte de parafuso (Italia WAM) para enviar o enchimento diretamente a pesar o funil.
1,1 escaninho do enchimento (pó mineral)
Pela força aérea, o enchimento é enviado no escaninho de armazenamento através do encanamento. O alarme audível e visual será dado quando o enchimento está completo, lembrando o operador contra o excesso da cinza. O escaninho do enchimento é equipado com o transporte de parafuso (Italia WAM), que enviam o enchimento diretamente ao enchimento que pesa o funil.
* tipo: Tipo do tambor do suporte
* capacidade: 30m3
1,2 escaninho de armazenamento Waste do pó
O pó Waste do tipo coletor do saco de poeira será enviado no escaninho de armazenamento waste através do transporte de parafuso e do hoister do enchimento. O escaninho de armazenamento Waste do pó é equipado com o transporte de parafuso (Italia WAM) que enviam o pó waste diretamente ao pó waste que pesa o funil.
*Type: Tipo do tambor do suporte
*Capacity: 30m3
1,3 grua Waste do pó
Hoister é tipo do funil, usando a correia para içar, com características do corredor de alisamento sem ruído, velocidade de levantamento rápida e eficiência elevada. Há um dispositivo de tensão chain da mola em ambos os lados da parte inferior do hoister; A plataforma é instalada na parte superior para a manutenção do hoister.
* tipo: Funil-tipo, descarregamento da gravidade
* capacidade: 25t/h
* movimentação: A velocidade Cycloidal da engrenagem do pino reduz-se
* poder: 4 quilowatts
1,4 transporte de parafuso
* enchimento que pesa o transporte de parafuso: 5.5kw
* pó Waste que pesa o transporte de parafuso: 5.5kw
* pó Waste que transporta o transporte de parafuso: 3 grupos kw×2
* pó Waste que descarrega o transporte de parafuso: 3 kw×1set
Ponta: A conexão (tomada) do escaninho de armazenamento do enchimento é somente para o enchimento no volume, se a grua do enchimento é exigida adicionalmente, diz-nos ao pedir.
2,0 sistema de controlo pneumático
O sistema de controlo pneumático é composto do cilindro do ar, da válvula de ar, da válvula do ajuste da pressão, do separador da óleo-água, do pulverizador do óleo e do tubo de alta pressão. A fonte de ar do sistema adota o compressor de ar do parafuso, com o tanque de armazenamento do ar 2 comprimido, em que 1 é usado para a torre de mistura inteira, tipo coletor do saco de poeira, escaninho do produto acabado, outro para a atomização do combustível do queimador.
* compressor de ar do parafuso: XNB-30G
* deslocamento do ar: 3.6m3/min
* pressão: 0.6~0.7Mpa
* poder do motor: 22kw
* capacidade de tanque de armazenamento do ar: 0.6m3×2pcs
Tabela quente da especificação da planta da mistura do asfalto da série de QLB
| Nome | Especificação | ||||||
| Modelo | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
| Capacidade de produção | 48tph | 96tph | 120tph | 160tph | 200tph | 240tph | |
| Volume frio do escaninho | 8m3 | 9m3 | 10m | 10m3 | 12 m3 | 12m3 | |
| Poeira que remove o tipo | Tipo da gota da gravidade e filtro de saco (fluch traseiro do ar) | ||||||
| Combustível | Diesel/masut/gás natural | ||||||
| Volume/número de escaninho quente | 12t/4 | 32t/4 ou 5 | 40t/4 ou 5 | 50t/5 | 60t/5 | 80t/5 | |
| Precisão do peso agregado | Menos de ±0.1% | Menos de ±0.1% | |||||
| Precisão do peso do pó | Menos de ±0.16% | Menos de ±0.16% | |||||
| Precisão do peso do asfalto | Menos de ±0.18% | ||||||
| Capacidade KG/batch do misturador | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
| Volume/número de tanque do asfalto | 10m3/2 | 16m3/2 | 30m3/2 | 30 m3/3 | 50 m3/2 | 50 m3/3 | |
| Volume do escaninho do produto acabado (T) | - | 60 | 100 | 120 | 160 | ||
| Poder total (quilowatt) | 185 | 280 | 345 | 470 | 608 | 680 | |
