| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | RECIPIENTE |
| Tempo de entrega: | o mês de /2 da negociação após recebeu seu pagamento |
| Termos de pagamento: | T / T ou L / C |
| Habilidade da fonte: | grupo 8 pelo mês |
| Nome do produto: | equipamento do misturador do asfalto | Intervalo de mistura: | 45-60 segundos |
|---|---|---|---|
| Produtividade: | 160t/h | Silo do armazenamento: | Tipo lateral |
| transportando a correia: | 650mm | Diesel Tanque: | 30ton |
| Ingrediente: | Betume, agregado, enchimento | Método de aquecimento: | óleo de transferência de calor |
| Realçar: | todos misturam a planta do asfalto,Planta do misturador do asfalto |
||

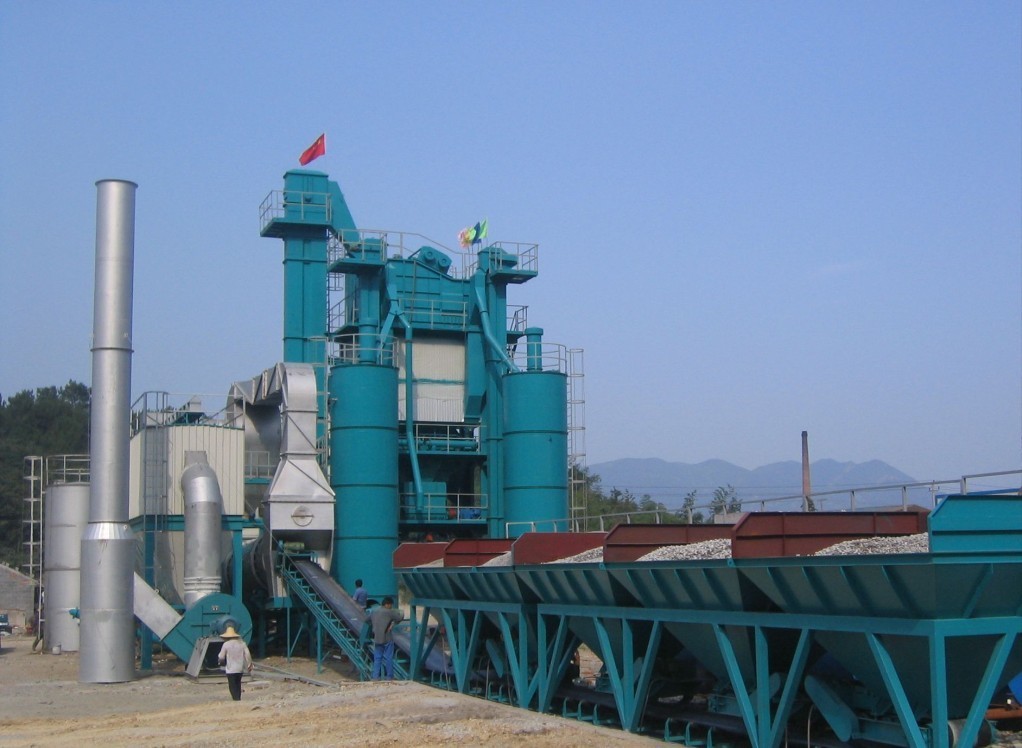

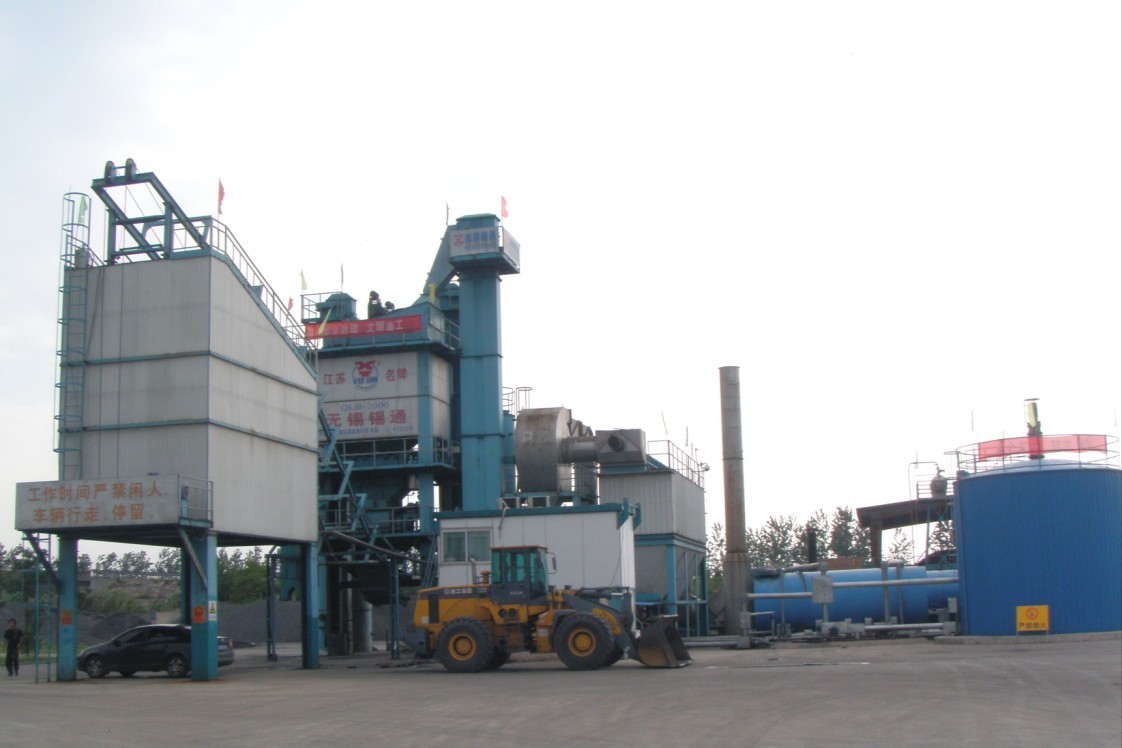

Planta de tratamento por lotes do asfalto do tanque do betume do combustível diesel 30T com o auto trole do sistema de controlo 2000KG
1,0 enchimento e sistema de fornecimento waste
O sistema tem 2 silos do armazenamento, um para novo e outro para o enchimento reciclado, cada silo umedeceu o tipo dispositivo de nivelamento material e escada reta da rotação com anel da segurança; O trilho de segurança, o coletor de poeira e a válvula de segurança são ajustados na parte superior do escaninho; o arco que quebra o coxim de ar é instalado na peça do cone da tomada do escaninho para impedir que o enchimento backlogging. O silo do enchimento e o silo reciclado do enchimento são equipados com o transporte de parafuso (Itália WAM) para enviar o enchimento diretamente ao escaninho de medida.
1,1 silo do enchimento
Através da força aérea, o enchimento atravessando ao silo do armazenamento o encanamento. o alarme da Som-luz será dado quando o enchimento está completo, dizendo o operador que impede o excesso da cinza. O silo do enchimento é equipado com o transporte de parafuso (Italia WAM), que enviam o enchimento diretamente ao funil de medida do enchimento.
* tipo: Tipo do tambor do suporte
* capacidade: 30m3
1,2 silo Waste do enchimento
O enchimento Waste do ar lava o tipo coletor de poeira será enviado no silo waste através do transporte de parafuso e do elevador do enchimento. O escaninho Waste do enchimento é equipado com o transporte de parafuso (Italia WAM) que enviam o enchimento reciclado diretamente ao enchimento velho que pesa o funil.
*Type: Tipo do tambor do suporte
*Volume: 30m3
1,3 grua Waste do enchimento
Hoister é tipo do funil, usando a correia para levantar, correndo lisamente sem ruído, com velocidade e eficiência elevada de levantamento rápidas. Há um dispositivo de tensão chain da mola em ambos os lados da parte inferior do hoister; A plataforma é equipada na parte superior para a manutenção do hoister.
* tipo: Funil-tipo, descarregamento da gravidade
* capacidade: 25t/h
* movimentação: A velocidade Cycloidal da engrenagem do pino reduz-se
* poder: 4 quilowatts
1,4 transporte de parafuso
* enchimento que pesa o transporte de parafuso: 5.5kw
* pó Waste que pesa o transporte de parafuso: 5.5kw
* pó Waste que transporta o transporte de parafuso: 3 grupos kw×2
* pó Waste que descarrega o transporte de parafuso: 3 kw×1set
Ponta: A conexão (tomada) do escaninho de armazenamento do enchimento é somente para o enchimento no volume, se a grua do enchimento é exigida adicionalmente, diz-nos ao pedir.
2,0 sistema de controlo pneumático
O sistema de controlo pneumático é composto do cilindro do ar, da válvula de ar, da válvula do ajuste da pressão, do separador da óleo-água, do pulverizador do óleo e do tubo de alta pressão. A fonte de ar do sistema adota o compressor de ar do parafuso, com o tanque de armazenamento do ar 2 comprimido, em que 1 é usado para a torre de mistura inteira, tipo coletor do saco de poeira, escaninho do produto acabado, outro para a atomização do combustível do queimador.
* compressor de ar do parafuso: XNB-30G
* deslocamento do ar: 3.6m3/min
* pressão: 0.6~0.7Mpa
* poder do motor: 22kw
* capacidade de tanque de armazenamento do ar: 0.6m3×2pcs
Tabela quente da especificação da planta da mistura do asfalto da série de QLB
| Nome | Especificação | ||||||
| Modelo | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
| Saída nominal | 48tph | 96tph | 120tph | 160tph | 200tph | 240tph | |
| Funil da matéria prima | 8m3 | 9m3 | 10m | 10m3 | 12 m3 | 12m3 | |
| Retirada de poeiras | Tipo da gota da gravidade e filtro de saco (fluch traseiro do ar) | ||||||
| Tipo do combustível | Diesel/masut/gás natural | ||||||
| Volume/número de escaninho quente | 12t/4 | 32t/4 ou 5 | 40t/4 ou 5 | 50t/5 | 60t/5 | 80t/5 | |
| Precisão da medida agregada | Menos de ±0.1% | Menos de ±0.1% | |||||
| Precisão da medida do enchimento | Menos de ±0.16% | Menos de ±0.16% | |||||
| Precisão da medida do asfalto | Menos de ±0.18% | ||||||
| Capacidade de mistura KG/batch do tanque | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
| Volume/número de tanque do betume | 10m3/2 | 16m3/2 | 30m3/2 | 30 m3/3 | 50 m3/2 | 50 m3/3 | |
| Volume do escaninho do produto acabado (T) | - | 60 | 100 | 120 | 160 | ||
| Poder total (quilowatt) | 185 | 280 | 345 | 470 | 608 | 680 | |
