| Lugar de origem: | China |
|---|---|
| Marca: | Xitong |
| Certificação: | CE/CNAS/SGS/ISO |
| Número do modelo: | QLB-X |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalagem do Nude no navio maioria |
| Tempo de entrega: | 2 meses após o sinal recebido |
| Habilidade da fonte: | 12 grupos pelo mês |
| Produção: | 240ton pela hora | Tipo: | parte inferior terminada do silo posta |
|---|---|---|---|
| Consumo de petróleo: | 6.5kg/t | Tanque do asfalto: | 50t |
| Lubrificação: | tipo progressivo | Método de peso: | Automóvel que segue/auto correção |
| Cilindro mais seco: | 9000*2750mm | ajuste da relação: | 1:10 |
| Realçar: | planta de tratamento por lotes seca,apronte a planta de tratamento por lotes da mistura |
||

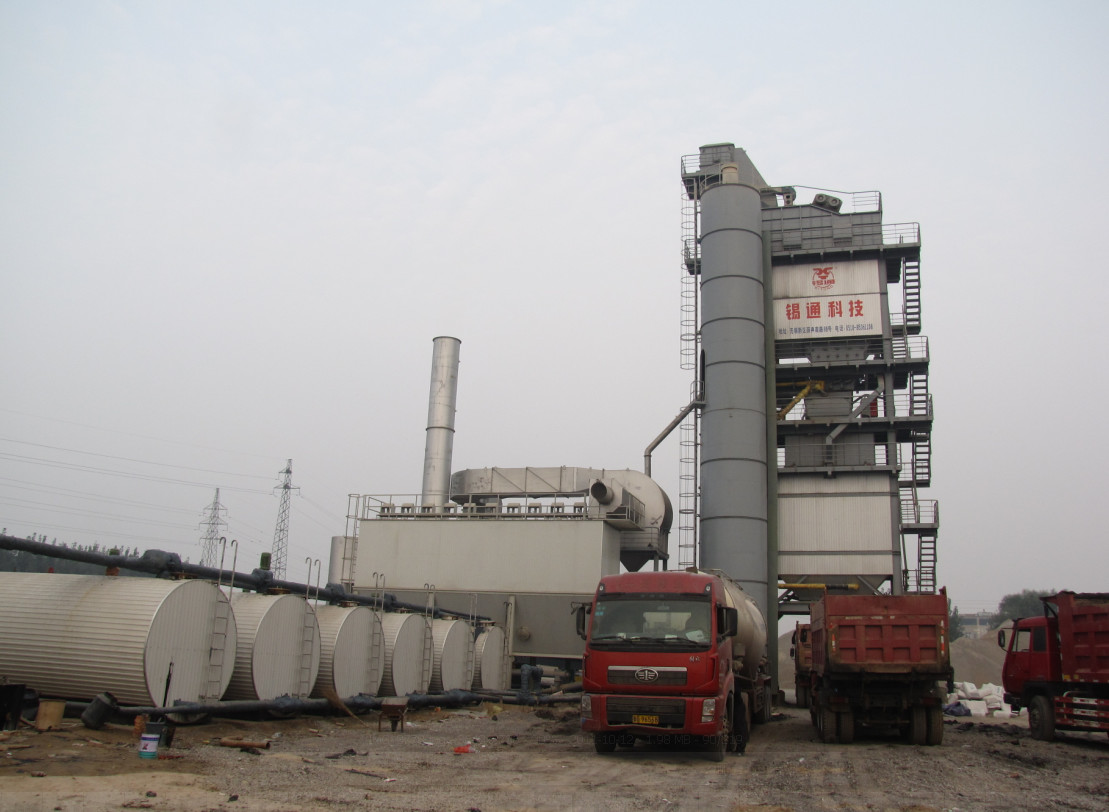

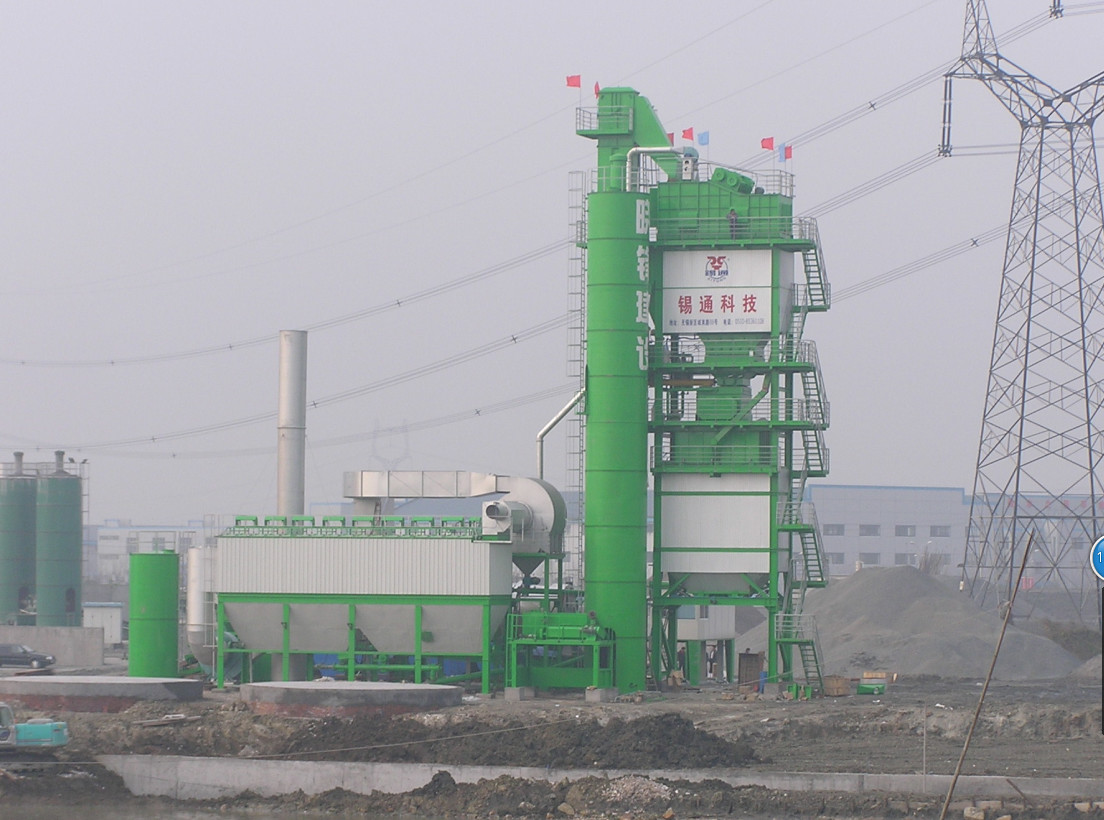

planta de tratamento por lotes da mistura quente da injeção 1800kg/h com armazenamento da parte inferior do escaninho do produto do asfalto para a terra-economia
1. Transporte de correia no sistema de alimentação frio (funil da terra)
A. Recapitulação
Há dois transportes de correia, um instalados sob funis para recolher e entregar o agregado diversificado ao transporte de correia inclinado, que transporta o agregado ao secador.
B. Inspeção antes da partida
⑴. Após a instalação, verifique o quadro configuram a integridade, a retidão longitudinal e o nível transversal.
⑵. Verifique os rolos da cabeça e do trilho instalando a precisão, tal como o nível e a verticalidade para cercar a linha central.
⑶. Assegure-se de que o rolo superior e mais baixo tudo de apoio esteja instalado corretamente, os machados do rolo plumped aos machados do centro do transporte, e todos os rolos de apoio podem girar livremente.
⑷. Verifique e lubrifique todas as peças necessárias, e impeça que a correia esteja contactada com óleo da graxa ou da máquina.
⑸. Assegure-se de que o tensor do transporte de correia esteja ajustado bem, a saber elimine não somente a frouxidão mas igualmente a tensão adicional.
⑹. Limpe o material aderido ao rolo ou ao rolo de apoio.
⑺. Limpe e ajuste a vassoura da correia.
⑻. Verifique a caixa de engrenagem para o nível de óleo e lubrifique-a de acordo com o manual caso necessário.
⑼. Verifique a corrente da transmissão para ver se há a tensão e ajuste-a caso necessário.
⑽. Verifique o eletromotor para ver se há a instalação e a conexão.
⑾. Verifique todo o circuito bonde para ver se há a instalação, tal como o nó, a RUB, e a posição. A posição de instalação dos fios não deve ser aquela do colidido facilmente.
C. Estreio
O ensaio é levado com vazio, sem transportar o material.
⑴. Verifique o superior e o intradorso da correia para a corrida sobre reto-e a linha central, se não, ajusta-a de acordo com a sequência especificada.
⑵. Verifique todos os rolos de apoio girando e o rolo meados do movimento do pino.
⑶. Verifique a vassoura para ver se há a impacção na correia e evite a fricção entre a correia e a rampa. Após o ensaio, o material podia ser adicionado à correia.
| Não. | Artigo | Quantidade | Observação |
| A | Sistema de fonte de pó agregado frio | ||
| 1 | Funil agregado frio do pó (dois com vibrador da parede) | 5pcs | Combinado junto, com o dispositivo de alarme vazio do funil |
| 2 | Alimentador da correia | 5 grupos | conversor de frequência |
| 3 | Transporte de correia coletivo | 1 grupo | |
| 4 | Transporte de correia da inclinação | 1 grupo | |
| B | Secador e queimador | ||
| 1 | Secador (fricção conduzida) | 1set | preservação de aço inoxidável |
| 2 | Queimador | 1set | Energia Itália EB9 |
| 3 | escaninho do óleo 50T diesel | 1set | |
| C | Grua material quente | ||
| 1 | Grua material de pedra | 1set | |
| D | Peneira material quente | ||
| 1 | Tela da vibração | 1set | Tecnologia frio-conduzida EUA do rebite. |
| E | Parte de mistura | ||
| 1 | Tanque de mistura (Velocidade-redutor duro dobro da Dente-superfície) | 1set | |
| 2 | Bomba de medida do pulverizador do asfalto | 1set | |
| F | Sistema da peça do quadro principal | ||
| 1 | Quadro principal equipado com os trilhos da plataforma, do corrimão e do protetor | 1set | |
| 2 | Escaninhos materiais quentes (cinco escaninhos, alimentador contínuo) | 1set | Calor-preservação do aço da cor |
| 3 | escaninho do produto acabado 120T (com Calor-preservação) | 1set | |
| 4 | Portador coletivo | 1set | |
| 5 | Escaninhos do excesso & do material Waste | 1set | |
| G | Sistema de medida | ||
| 1 | Medida de pedra do material | 1 grupo | Sensor americano, máquina de medida japonesa |
| 2 | Medida fina do material | 1 grupo | |
| 3 | Medida do asfalto | 1 grupo | |
| H | Sistema de fonte mineral e waste do armazenamento material | ||
| 1 | Escaninho mineral do pó (50m3) | 1 grupo | Com estouro do equipamento |
| 2 | Escaninho recuperado do pó (50m3) | 1 grupo | Com estouro do equipamento |
| 3 | Grua recuperada do pó | 1set | |
| 4 | Transporte espiral | 6pcs | |
| 5 | Válvula de borboleta pneumática | 3sets | WAM, Itália |
| Mim | Coletor de poeira | ||
| 1 | Coletor preliminar da embalagem do Volute | 1set | |
| 2 | Coletor secundário do saco (ar que lava) | 1set | Nomex, saco feito nos EUA |
| 3 | Fã do esboço, trajeto do fumo e chaminé (partida flexível) | 1set | Porta de ar eletrônica |
| J | Sistema de controlo pneumático | ||
| 1 | Parte pneumática | 1set | |
| 2 | 2m3Compressor | 1set | |
| 3 | acumulador de arde 0,6 m3 | 1pcs | |
| K | Sistema de controlo eletrônico | ||
| 1 | Sala de operação elétrica (com condição do ar dois) | 1 grupo | |
| 2 | Sistema de controlo do computador | 1 grupo | PLC mitsubishi |
| L | Aquecimento do asfalto e sistema do armazenamento | ||
| 1 | Sistema térmico da fornalha de óleo QXM-75 | 1set | |
| 2 | Queimador importado | 1set | Alemanha |
| 3 | escaninhos de alta temperatura do asfalto 50T | 3pcs | |
| 4 | tanque da recepção 2T | 1pc | |
| 5 | Bomba do asfalto | 2stes | |
| 6 | Sistema de controlo térmico do óleo (automáticos completos) | 1 grupo | |
| 7 | Oleoduto térmico do asfalto | 1 grupo | |
