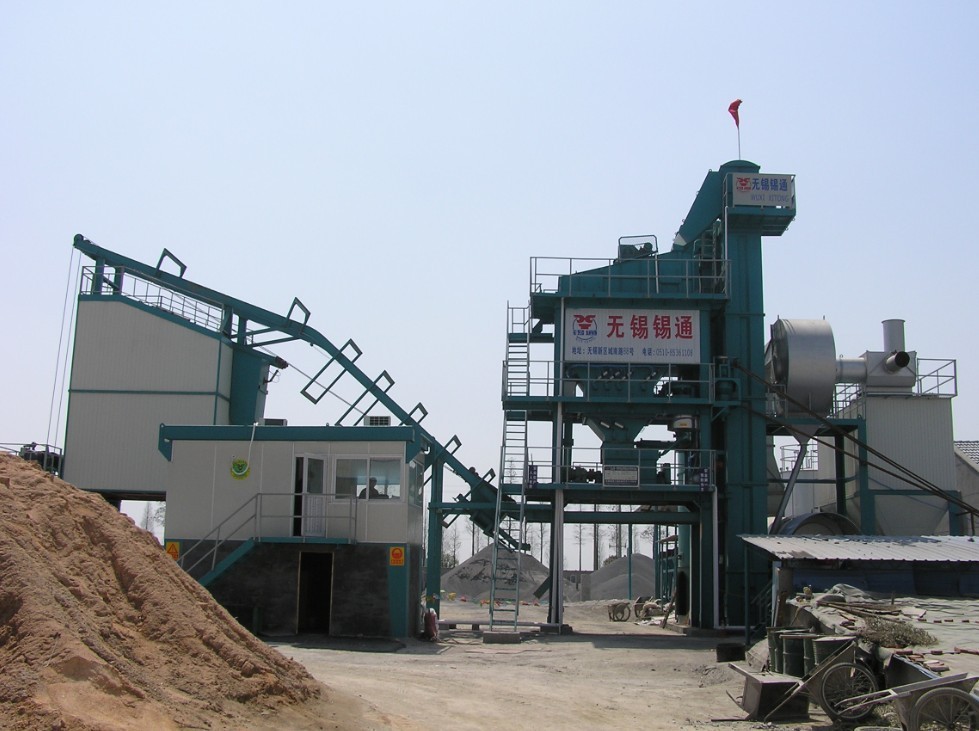

Tipo lateral escaninho do produto acabado de 60T toda a planta de mistura do asfalto com o tanque de armazenamento de 16 toneladas do asfalto

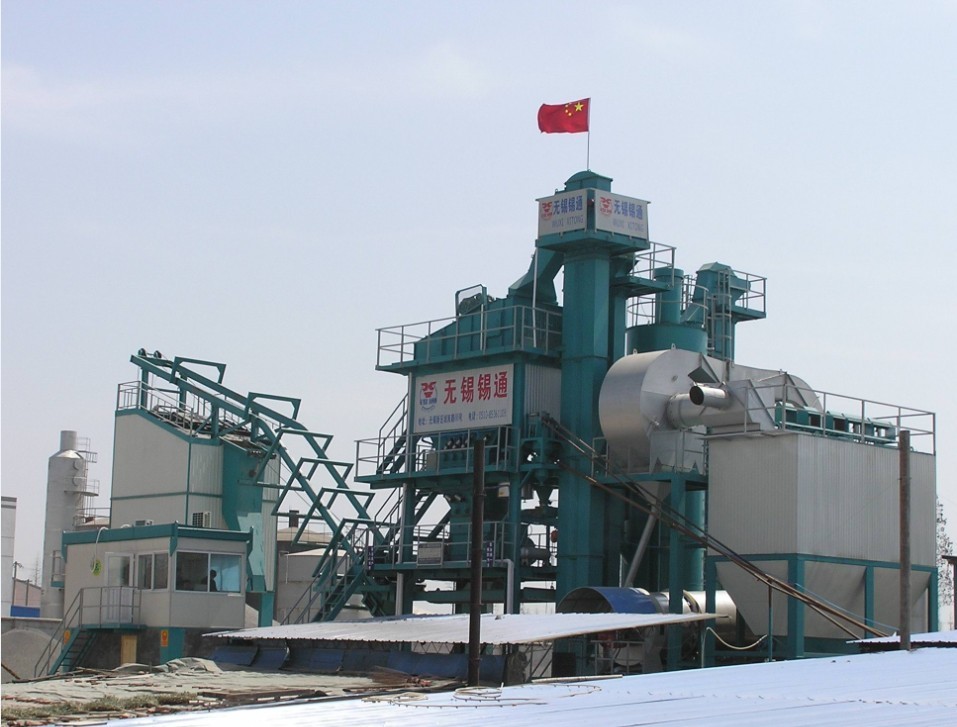

tipo lateral planta de mistura do asfalto do escaninho do produto acabado de 60T com o tanque de armazenamento do asfalto 30ton

Descrição para o sistema de aquecimento do aspahlt e o sistema do armazenamento

1,0 aquecimento do asfalto e sistema do armazenamento

É para o asfalto do armazenamento e do aquecimento. Equipado com a fornalha de óleo da transferência térmica, asfalte o tanque de alta temperatura, o tanque da descarga, a bomba do asfalto e o encanamento, válvula, flange, gaxeta metálica e assim por diante.

1,1 fornalha de óleo da transferência térmica

A fornalha de óleo da transferência térmica adota o tipo integrado, corpo da fornalha, queimador, bomba de óleo quente, tanque de expansão de nível elevado, o tanque de armazenamento do óleo e o armário de baixo nível todos da operação são instalados em um chassi da armação de aço para a instalação e o transporte convenientes. Use o queimador inteiramente auto importado ao calor. O sistema de controlo de caldeira adota o auto controle que pode realizar a monitoração e a operação inteiramente auto para a temperatura, circulação do óleo quente, nível de óleo, pressão de óleo; o queimador parará quando o alarme é dado.

Tipo de fornalha de óleo da transferência térmica: YYW-350Y

Capacidade da fonte do calor: 300,000k/h

Temperatura de trabalho máxima: 280℃

Poder da bomba de óleo quente: 11kw×2sets

Transportando a capacidade de bomba de óleo quente:: 40m3/h

1,2 tanque horizontal da alta temperatura do asfalto

O tanque de armazenamento de alta temperatura é tipo horizontal do cilindro, bobina da tubulação é instalado dentro dele, aquecido pelo óleo thermo, equipou-se com a escada, a tubulação de exaustão, a câmara de visita, o medidor nivelado de flutuação e o termômetro bimetálico. Coberto com a placa de aço colorida, o tanque de armazenamento adota rocha-lãs para manter a temperatura. O encanamento do asfalto tem a válvula de controle.

Capacidade do tanque de armazenamento: 16m3×2pcs

1,3 tanque da recepção do asfalto

Para a recepção do asfalto dos caminhões basculantes, há bobina da tubulação que instala dentro dela, aquecido pelo óleo da transferência térmica.

Capacidade: 2 m³

1,4 bomba do asfalto

as bombas de 1 asfalto são usadas no tanque da descarga, enviando o asfalto ao tanque de armazenamento relativo; outro transporta o asfalto do tanque de armazenamento para asfaltar o tanque de peso através da válvula tripartido da preservação pneumática do calor.

Bomba da descarga do óleo do asfalto: quilowatt /flow rate25m3/h de type3QGB80×2-36 /power7.5

Alimentação de óleo do asfalto: datilografe 3QGB60×2-46/poder 5,5 quilowatts/caudal de 15m3/h

2,0 escaninho de armazenamento do produto acabado

O sistema inclui: transportando o trole, o trilho de guia, escaninho da mistura da preservação do calor com o indicador de nível, deslizando o tipo tampa superior, o cilindro bonde do ar que descarrega a preservação da porta, do aquecimento bonde e do calor que descarrega a porta e o guincho com freio. a camada da preservação do calor de Rocha-lãs é fixa na parede exterior do escaninho de armazenamento, que é coberto com o tipo placa da tira da cor. O escaninho Waste é equipado igualmente.

2,1 escaninho do produto acabado da preservação do calor

Tipo: Único tipo do escaninho

Capacidade total de escaninho: 60t

Descarregando a altura: 3.5m

Tipo da preservação do calor: o calor preservado por rocha-lãs para a parte superior, calor preservado pelo óleo da transferência térmica para uma parte mais inferior, descarregando a porta é aquecido pela eletricidade.

Transportando a capacidade do trole: 1000kg

Conduza o poder para o guincho: 22kw

Controle do guincho: Conversão de frequência e puxar regulamentar da velocidade,

controle de posicionamento do interruptor de proximidade

Tipo do freio: Freio em blocos bonde e hidráulico

2,2 escaninho Waste

Capacidade: 4t

O escaninho do produto acabado não é apropriado para armazenar a mistura do asfalto por muitos tempos, mas somente para proteger, a temperatura drops≤5℃ em 12 horas, não armazena sobre 24 horas.
